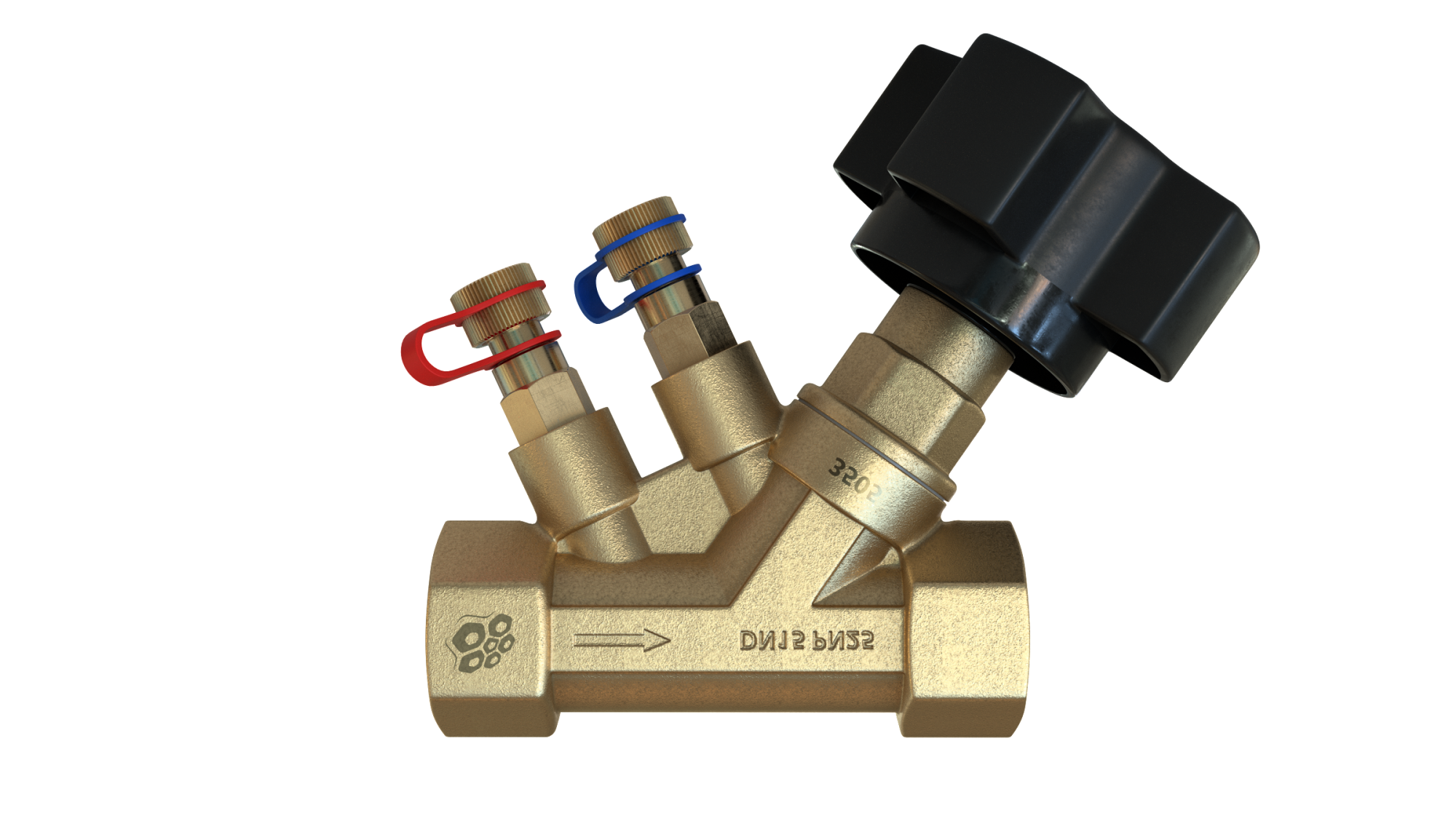

Капаны балансировочные РАШВОРК арт.3505 латунь

Наличие: В наличии

Статические балансировочные клапаны РАШВОРК арт.3505 применяются на трубопроводах в качестве запорно-регулирующего устройства для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водными растворами гликолевых смесей конц. не более 50%. Данные клапаны позволяют производить плавную и точную регулировку расхода, а также полное перекрытие потока. Обеспечивают энергосбережение, необходимый расход теплоносителя для обеспечения нужной температуры и эффективной работы системы, увеличивая срок службы гидравлической системы.

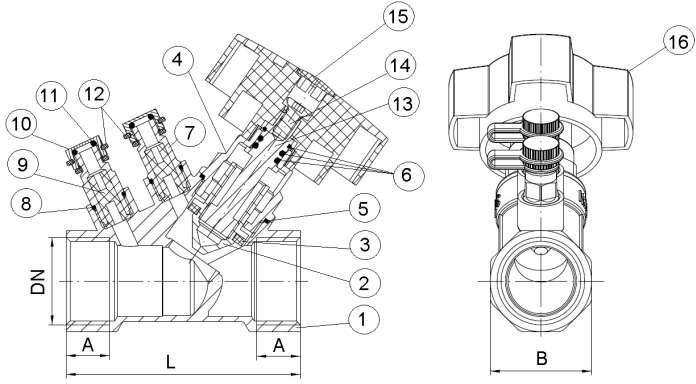

Корпус/ плунжер/крышка/шток, измерительный ниппеот	Латунь CW617N
Уплотнительная шайба,кольцевые уплотнения, вставка	нипеля, уплотнение крышки PTFE
Эластичный соединитель	Silicone
Настроечный винт	Оц. углеродистая сталь
Заглушка, маховик	Пластик

DN	L	A	B	Вес
	мм			кг
15	76,5	13	26,5	0,378
20	80	14	32,5	0,432
25	89	16,5	38,5	0,545
32	97	17,5	47,5	0,752
40	106	18	54,5	1,010
50	120	20	66,5	1,421

Значения коэффициента пропускной способности Kv (м3/ч) в зависимости от положения маховика:
DN	Kv, м3/ч
	1	2	3	4	5	6	7
15	1,61	3,06	3,91	4,65	5,14	5,59	5,91
20	1,30	2,75	3,90	4,51	5,05	5,50	6,40
25	1,13	3,02	4,85	6,26	7,57	8,36	9,23
32	5,66	9,51	11,57	13,17	14,04	14,77	15,41
40	7,40	13,11	16,40	19,07	21,17	22,06	22,56
50	10,41	18,27	22,95	25,71	28,21	30,60	32,10

Характеристики

Проход условный, Ду, мм	15-50
Давление рабочее, Ру, МПа (кгс/см2)	2,5 (25)
Температура рабочей среды не более, °С:	-10.. +130°С
Присоединение	муфтовое (резьбовое)
Материал корпуса	Латунь
