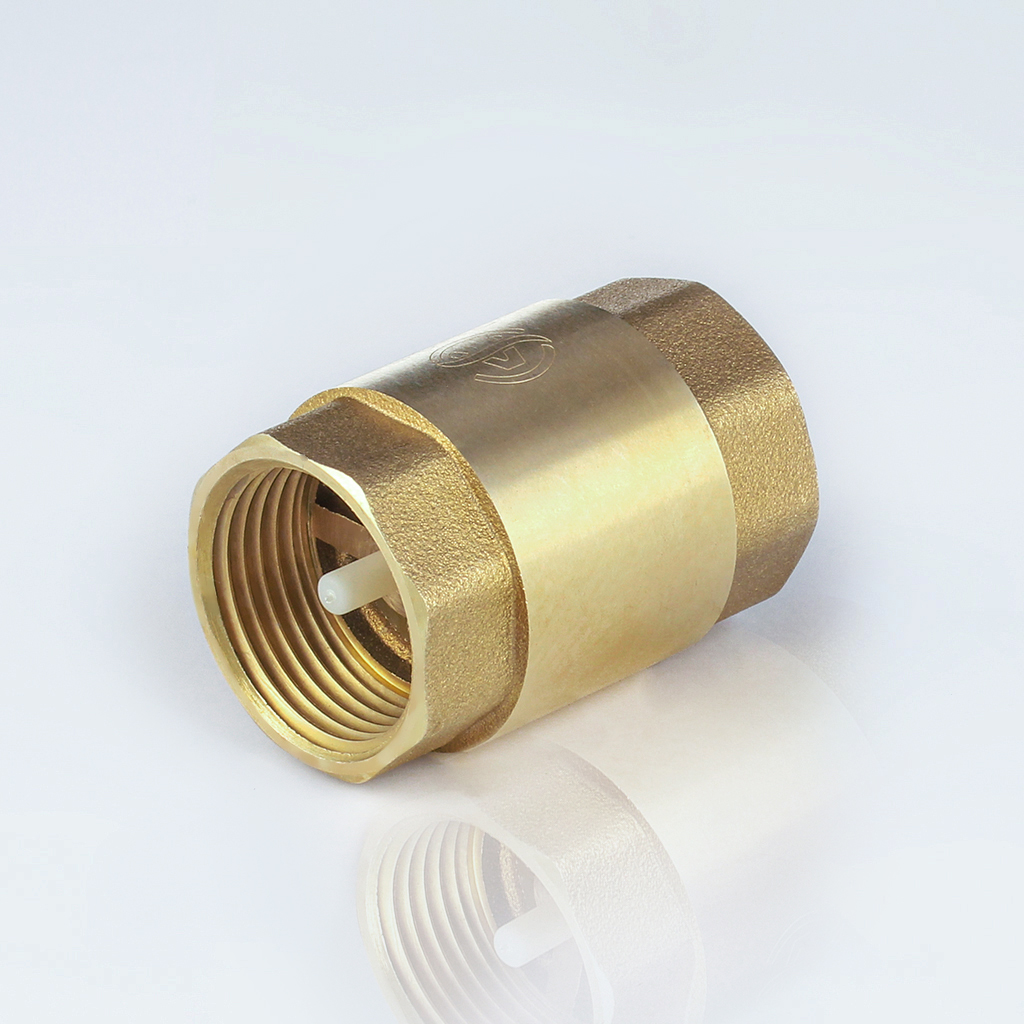

Клапан обратный латунный муфтовый с пластиковым штоком
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Клапан обратный латунный пружинный муфтовый предназначен для использования в качестве запорного устройства, с целью недопущения обратного потока рабочей среды в трубопроводе. Места установки данного клапана - на горизонтальных и вертикальных трубопроводах, направление движения среды - по стрелке на корпусе.
Коническая конструкция запирающего элемента и основания обратного клапана формируют поток неизменяемого сечения, что устраняет турбулентность на входе и выходе потока из клапана, увеличивает пропускную способность и снижает потери давления.
Техническое описание:
- Рабочая среда : сжатый воздух, холодная и горячая вода и другме жидкости неагрессивные к материалам клапана
- Максимальное давление : 16 атм
- Минимальное открывающее давление : 25 см. водяного столба
- Минимальное запирающее давление : 50 см водяного столба
- Рабочая температура: 0..+95 град С (кратковременно до +110 град С)
- Присоединение : муфтовое
Материалы основных деталей:
- Материал корпуса : латунь
- Уплотнение : резина NBR
- Пружина : нержавеющая сталь
|

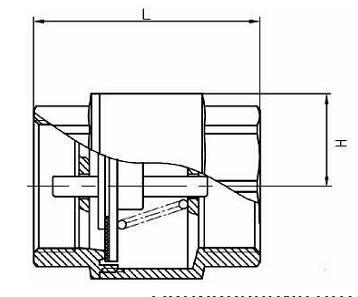

Клапан обраный латунный муфтовый размеры: |
|||
|
Условный проход DN, мм |
Длина L, мм |
Высота H, мм |
Масса (кг) |
|
15 |
47,5 |
14,75 |
0,100 |
|
20 |
50 |
19,5 |
0,160 |
|
25 |
59 |
21,5 |
0,230 |
|
32 |
64 |
26,5 |
0,350 |
|
40 |
66,5 |
28,5 |
0,470 |
|
50 |
67 |
35 |
0,620 |
| Проход условный, Ду, мм | 15-50 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +110°С |
| Присоединение | муфтовое |
| Материал корпуса | Латунь |
