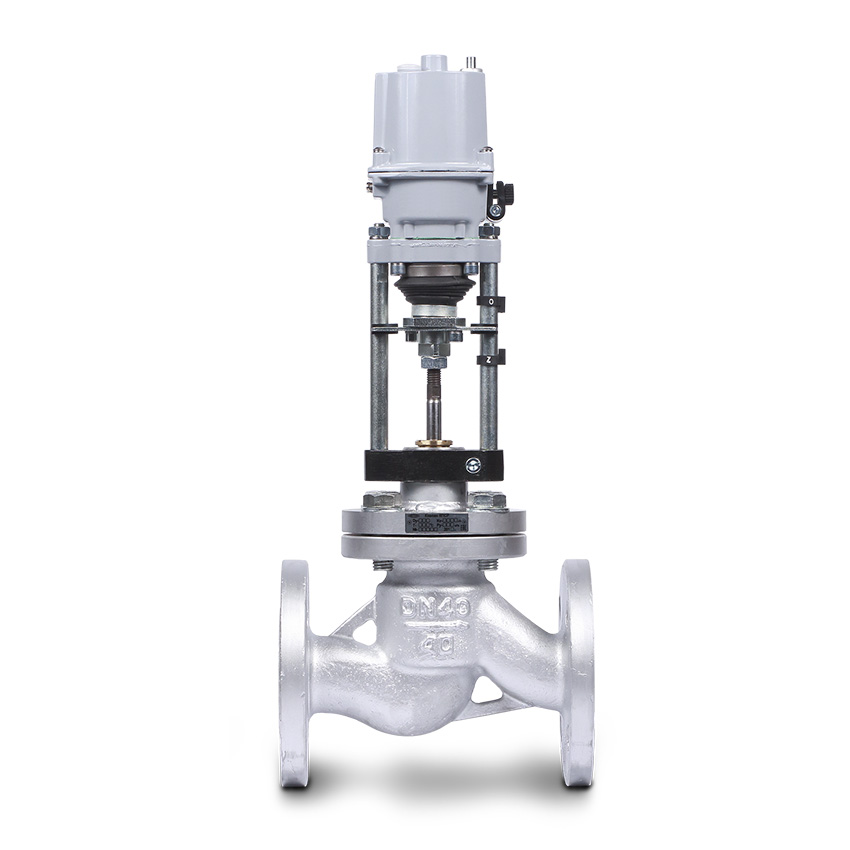

25С947П, 25С947НЖ КЛАПАН ПРОХОДНОЙ СЕДЕЛЬНЫЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ/РЕГУЛИРУЮЩИЙ С ЭЛЕКТРОПРИВОДОМ

НАЗНАЧЕНИЕ:

Клапан запорно-регулирующий серии 210 предназначен для герметичного перекрытия или изменения расхода рабочей среды, протекающей по трубопроводу при давлении не более 4,0 Мпа (40 атм.) и температуре среды от +5⁰С до +220⁰С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости и газы, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%.
• Установочное положение клапана до DN 100 относительно трубопровода произвольное (при положении вниз исключить попадание конденсата на привод. Возможное положение дополнительно указано в РЭ на конкретный ЭИМ. При установке на вертикальных участках и с наклоном свыше 30°, на горизонтальном участке – под привод установить подпорки). Свыше DN 100 устанавливать на горизонтальных участках трубопровода приводом вверх, максимально допустимое отклонение от вертикали не более 30⁰.
• Вид климатического исполнения: Категория 3 и 4 исполнение У и УХЛ по ГОСТ 15150-69
• Присоединение к трубопроводу фланцевое с исполнением уплотнительных поверхностей В тип 21 по ГОСТ 33259-2015.
• Клапаны могут комплектоваться:

- ST mini, ST 0, ST 0.1, ST 1

- TW-500, TW-3000

- DAV-1500, DAV-2500, DAV-1000, DAV-2000

- HW.1500

- TSL-1600-25-1R, TSL-2200-40-1R, TSL-1600-25-2AR, TSL-2200-40-2AR

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:

• Корпус: Сталь 20Л ГОСТ 977-88; Сталь 25Л ГОСТ 977-88; Сталь 12Х18Н9Л ГОСТ 977-88
• Крышка: Сталь 20 ГОСТ 1050-2013; Сталь 20Х13 ГОСТ 5632-2014
• Плунжер: Сталь 20Х13/40Х13 ГОСТ 5632-2014
• Шток: Сталь 40Х13 ГОСТ 5632-2014
• Седло: Ст.20Х13
• Уплотнение в затворе: Терморасширенный графит (ТРГ)
• Уплотнение штока: Металл – PTFE
