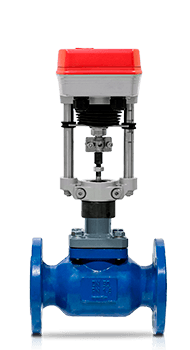

Купить 25Ч945П КЛАПАН ПРОХОДНОЙ СЕДЕЛЬНЫЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ/РЕГУЛИРУЮЩИЙ С ЭЛЕКТРОПРИВОДОМ в интернет-магазине CMF AEngine

НАЗНАЧЕНИЕ:

Клапан серии 100 предназначен для герметичного перекрытия или изменения расхода рабочей среды, протекающей по трубопроводу при давлении не более 1,6 МПа (16 атм.) и температуре среды от +5⁰С до +150⁰С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости и газы, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%.
Установочное положение клапана до DN 100 относительно трубопровода произвольное (при положении вниз исключить попадание конденсата на привод. Возможное положение дополнительно указано в РЭ на конкретный ЭИМ. При установке на вертикальных участках и с наклоном свыше 30°, на горизонтальном участке – под привод установить подпорки). Свыше DN 100 устанавливать на горизонтальных участках трубопровода приводом вверх, максимально допустимое отклонение от вертикали не более 30⁰.
Вид климатического исполнения: Категория 3 и 4 исполнение У и УХЛ по ГОСТ 15150-69
Присоединение к трубопроводу фланцевое с исполнением уплотнительных поверхностей В тип 21 по ГОСТ 33259-2015.
Клапаны могут комплектоваться:

- ST mini, ST 0, ST 0.1, ST 1

- TW-500, TW-3000

- DAV-1500, DAV-2500, DAV-1000, DAV-2000

- HW.1500

- TSL-1600-25-1R, TSL-2200-40-1R, TSL-1600-25-2AR, TSL-2200-40-2AR

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:

Корпус: СЧ20 ГОСТ 1412-85
Крышка: Сталь 20 ГОСТ 1050-2013
Плунжер: Сталь 20Х13/40Х13 ГОСТ 5632-2014
Шток: Сталь 40Х13 ГОСТ 5632-2014
Седло: Ст.20Х13
Уплотнение в затворе: Металл – PTFE
Уплотнение штока: Резино-фторопластовое

Ду,мм	15	20	25	32	40	50	65	80	100	125	150	200
Ход штока, мм	10	10	20	20	20	15	25	25	40	40	75	75
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,35	0,3
Условная пропускная способность, Kvу, м3/ч	0,16 0,25 0,4 0,63 1 1,6 2,5 3,2 4	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 10	4,0 6,3 10 16	10 16 25	10 16 25 32 40	16 25 40 63	40 63 80 100	63 80 100 125 160	100 125 160 250	160 250 360	250 360 450 630
Строительная длина L,мм	130	150	160	180	200	230	290	310	350	400	480	600

Проход условный, Ду, мм	15-200
Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Управление	ЭИМ

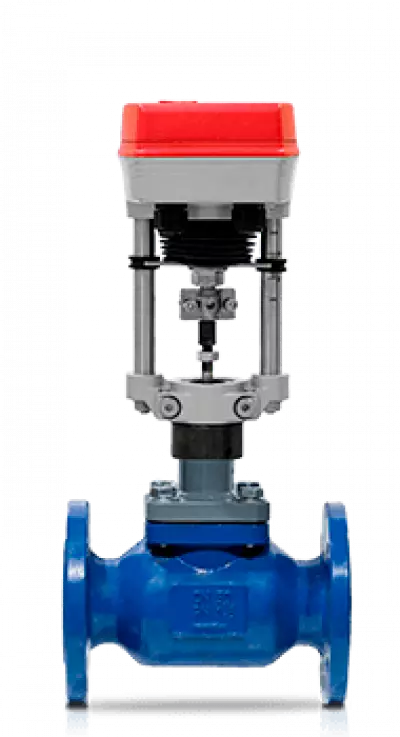

25Ч945П КЛАПАН ПРОХОДНОЙ СЕДЕЛЬНЫЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ/РЕГУЛИРУЮЩИЙ С ЭЛЕКТРОПРИВОДОМ
