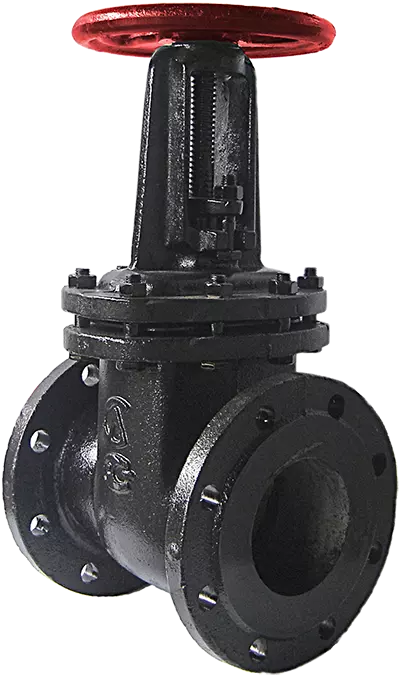

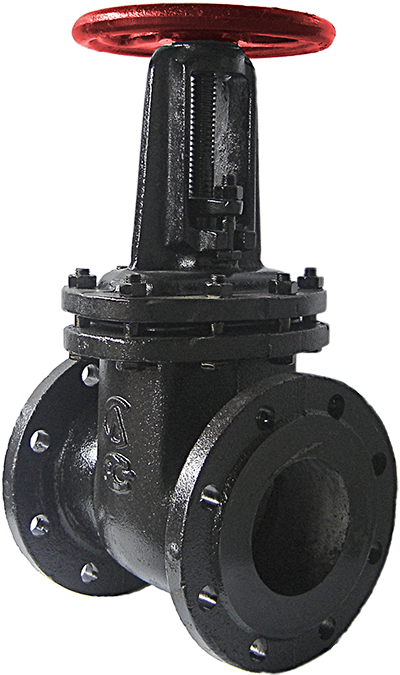

Задвижка чугунная 30ч6бр

Наличие: В наличии

Назначение:

Задвижка чугунная 30ч6бр используется в качестве запорного устройства на теплотрассах, водопроводах, а также других технических магистралях, транспортирующих воду и пар. Материал изготовления корпуса – чугун, что говорит о ее высокой прочности и долговечности. Она приводится в действие при помощи вращения маховика.

Задвижка чугунная 30ч6бр получила свое широкое распространение благодаря не только долговечности, но и универсальности. Данное устройство может быть установлено как в систему холодного и горячего водоснабжения, так и на систему канализаций. Устройство обладает низким коэффициентом гидравлического сопротивления

Материалы основных деталей:

корпус: серый чугун (СЧ20)
Диск: серый чугун (СЧ20) + латунная наплавка
Крышка: серый чугун (СЧ20)
набивка сальника: терморасширенный графит
маховик: серый чугун (СЧ20)
втулка ходовая: серый чугун (СЧ20)
шпиндель: углеродистая сталь 20
прокладка: асбестовая пластина
кольцо уплотнительное: паронит
контргайка: углеродистая сталь 20

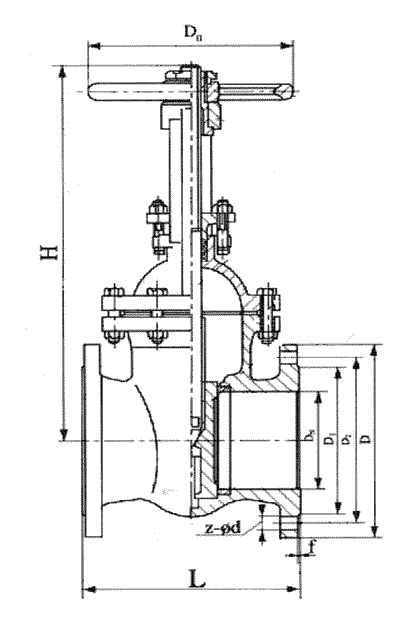

DN	L (mm)	H (mm)	D0 (mm)	D1 (mm)	D2 (mm)	D (mm)	n-d	Вес (кг)
50	180	320	152	125	102	160	4-18	9,8
80	210	370	175	160	133	195	4-18	17,2
100	230	440	175	180	158	215	8-18	20,5
125	255	510	210	210	184	245	8-18	32,5
150	280	600	240	240	212	280	8-22	41,5
200	330	770	295	295	268	335	8-22	70
250	450	1020	350	350	320	390	12-22	123
300	500	1200	400	400	370	445	12-22	165
400	600	1560	515	515	482	565	16-26	320

Характеристики

Проход условный, Ду, мм	50-400
Давление рабочее, Ру, МПа (кгс/см2)	1,0 (10), 1,6 (16)
Температура рабочей среды не более, °С:	+225°С для пара
Температура окружающей среды, °С:	от -30 до +50°С
Управление	ручное (маховик)
Присоединение	фланцевое
Рабочая среда	вода, пар, жидкие среды, не агрессивные к материалам изделия
Климатическое исполнение по ГОСТ 15150-69	УХЛ-3
