Клапан обратный чугунный

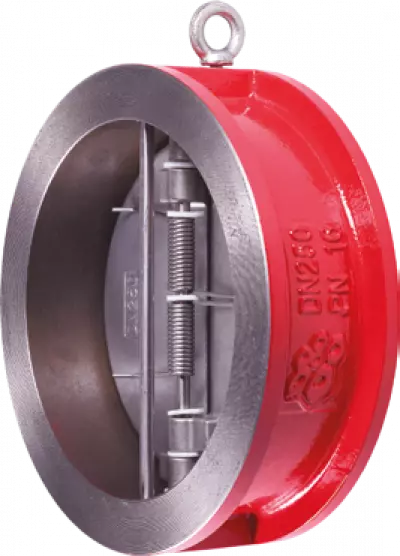

Клапан обратный двухстворчатый межфланцевый RUSHWORK 400

Клапан обратный двухстворчатый межфланцевый RUSHWORK 400

Клапан обратный двухстворчатый межфланцевый RUSHWORK 400Клапан обратный двухстворчатый межфланцевый RUSHWORK 400
Клапан обратный двухстворчатый межфланцевый RUSHWORK 400Клапан обратный двухстворчатый межфланцевый RUSHWORK 400
Наличие: В наличии

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:

Отправить заявку
В корзину

Назначение:

Обратные клапаны применяются для предотвращения движения рабочей среды в обратном направлении. Клапаны предназначены для установки в системах водоснабжения, теплоснабжения, пожаротушения,
холодоснабжения.

Техническое описание:

  • Двухстворчатый межфланцевый обратный клапан
  • Вода, Воздух, Нейтральные жидкости
  • Возможна установка в вертикальном, горизонтальном и наклонном положениях
  • Макс. рабочее давление 16 Kg/cm2
  • Макс.рабочая температура -10ºC..+95 (кратковременно 120ºC)

Материалы основных деталей:

  • Корпус: Чугун GG-25
  • Диск: Нержавеющая сталь AISI316
  • Уплотнение: EPDM
  • Шток.заглушка: Нержавеющая сталь AISI316
  • Пружина: Нержавеющая сталь AISI416
  • Пластины: Нержавеющая сталь CF8M
  • Шайба: PTFE
  • Рым-болт (Ду 200-600): оц. углеродистая сталь
Технические характеристики

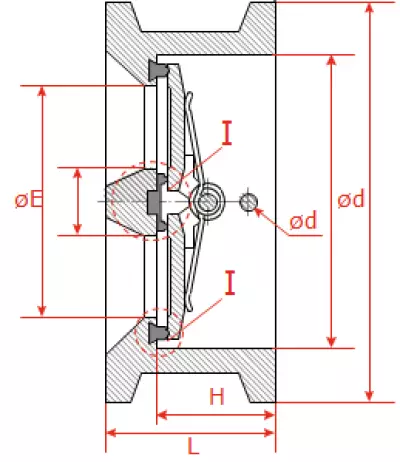

DN PN ØD Ød ØE F J Ødo H L Вес, кг
40 16 85 57 45 15 20 5 15 33 1,2
50 16 101 66 48 15 20 6 39 54 1,5
65 16 119 80 59 17 25 6 40 54 2
80 16 133 95 72 19 26 6 42 57 2,6
100 16 164 117 90 23 27 6 44 64 4,1
125 16 194 145 110 26 29 8 49 70 6,4
150 16 220 170 135 28 30 8 55 76 7,8
200 16 275 224 175 38 39 10 60 95 16,1
250 16 328 265 224 43 45 12 76 108 25,1
300 16 378 312 262 50 45 12 78 143 33,9
350 16 440 360 236 57 50 14 57 127 55
400 16 491 410 248 62 54 16 60 140 73
450 16 541 450 260 67 58 20 64 152 99
500 16 594 505 272 69 62 20 70 152 117
600 16 695 624 284 72 68 20 79 178 215



Характеристики
Проход условный, Ду, мм40-600
Давление рабочее, Ру, МПа (кгс/см2)1,6 (16)
Температура рабочей среды не более, °С:-10... +95°С, -10...+120°C
ПрисоединениеМежфланцевое
