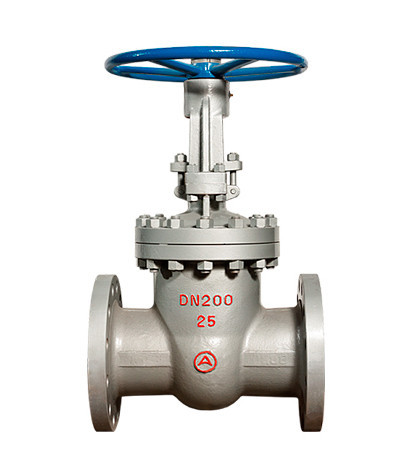

Задвижка клиновая 30нж64нж
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Задвижка стальная 30нж64нж — запорное устройство для трубопроводов, транспортирующих технические жидкие среды (вода, нефть, газ и масло). Задвижка рассчитана на температурный режим до 560 ℃.
- Номинальный диаметр, DN мм 50 -300
- Температура рабочей среды, C ̊: - 40...+560
- Климат. исполнение / Температура внешней среды, C ̊: У1 / -60...+40
- Тип управления: Ручное (от маховика)
- Давление, МПа (кгс/см²): 2,5 (25)
- Уплотнение в затворе «металл по металлу»
- Направление подачи рабочей среды двустороннее
| DN,мм | D1, мм | D2, мм | D3, мм | L, мм | n | d, мм | H, мм (штурвал) | Н, мм (привод) |
| 50 | 99 | 160 | 125 | 250 | 4 | 18 | 330 | 340 |
| 80 | 132 | 195 | 160 | 280 | 8 | 18 | 425 | 420 |
| 100 | 106 | 230 | 190 | 300 | 8 | 22 | 470 | 435 |
| 150 | 211 | 300 | 250 | 350 | 8 | 26 | 640 | 545 |
| 200 | 274 | 360 | 310 | 400 | 12 | 26 | 775 | 730 |
| 250 | 330 | 425 | 370 | 450 | 12 | 30 | 930 | 1050 |
| 300 | 389 | 485 | 430 | 500 | 16 | 30 | 910 | 1030 |
Характеристики
| Проход условный, Ду, мм | 50-300 |
| Давление рабочее, Ру, МПа (кгс/см2) | 2,5 (25) |
| Температура рабочей среды не более, °С: | - 40...+560°C |
| Температура окружающей среды, °С: | - 60...+40 |
| Рабочая среда | Рабочая среда вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды, скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год |
