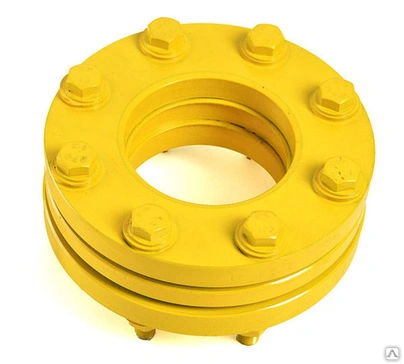

ИФС исполнение 1 - Изолирующее соединение фланцевое трехсоставное
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Давление: Ру 1,6 МПа
Электрическое сопротивление: при 1000В более 20 МОм.
Конструкционное исполнение: разборное, ремонтируемое.
Присоединение: под приварку.
Применение: для газопроводов.
Материал прокладки: фторопласт.
Материал втулки: полиамид ПА-6 ГОСТ 10589-2016.
Рабочая температура: от -40 до +60С°.
Дополнительные сведения: состоит из трёх фланцев по ГОСТ 33259-2015. Исполнение 1 - модификация изолирующего соединения разъёмного фланцевого трёхсоставного, с фланцами типа 01 плоскими стальными под приварку по ГОСТу 33259-2015.
Изделия окрашиваются краской НЦ-132 (золотисто-желтого цвета), способ окраски пульверизатором с естественной сушкой.
Каждое изделие имеет заводской номер, нанесенный ударно-точечным способом.
.
| Обозначение | Dy | D | L | Масса (кг) |
| ИФС исп.1 - 15 | 15 | 95 | 46 | 1.900 |
| ИФС исп.1 - 20 | 20 | 105 | 52 | 2.500 |
| ИФС исп.1 - 25 | 25 | 115 | 58 | 3.300 |
| ИФС исп.1 - 32 | 32 | 135 | 58 | 4.500 |
| ИФС исп.1 - 40 | 40 | 145 | 64 | 5.400 |
| ИФС исп.1 - 50 | 50 | 160 | 70 | 7.100 |
| ИФС исп.1 - 65 | 65 | 180 | 76 | 9.300 |
| ИФС исп.1 - 80 | 80 | 195 | 76 | 10.900 |
| ИФС исп.1 - 100 | 100 | 215 | 82 | 13.300 |
| ИФС исп.1 - 125 | 125 | 245 | 88 | 18.200 |
| ИФС исп.1 - 150 | 150 | 280 | 88 | 23.400 |
| ИФС исп.1 - 200 | 200 | 335 | 94 | 32.400 |
| ИФС исп.1 - 250 | 250 | 405 | 97 | 45.500 |
| ИФС исп.1 - 300 | 300 | 460 | 99 | 53.200 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | -40....+60°C |
| Вид | Под приварку |
