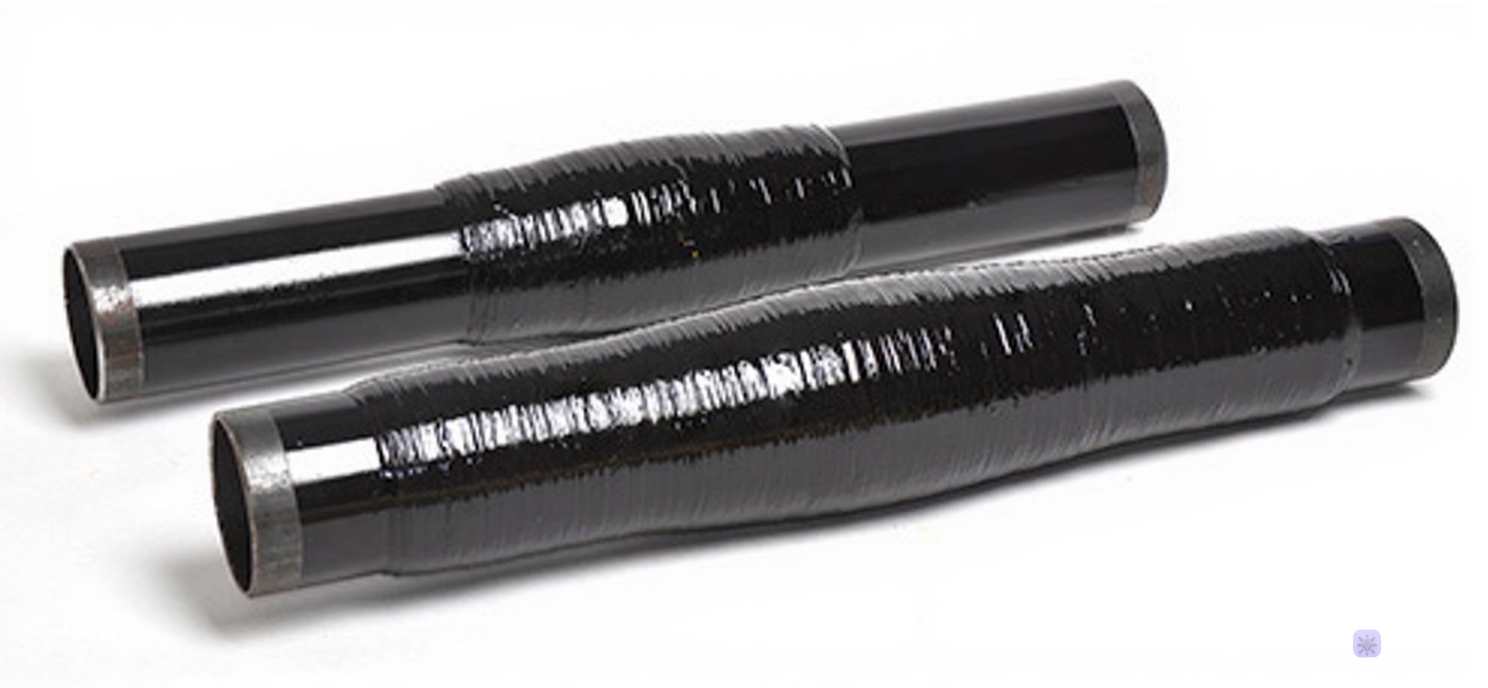

ИС - Изолирующее соединение неразъемное приварное
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Давление: Ру 1,6 МПа
Электрическое сопротивление: при 1000В более 20 МОм.
Конструкционное исполнение: неразборное, неремонтируемое.
Присоединение: под приварку.
Применение: для газопроводов.
Требования по эксплуатации: обслуживания не требует.
Материал корпуса: труба толстостенная ГОСТ 8732-78 сталь 20.
Материал патрубков: труба ВГП ГОСТ 3262-75, труба Э/c ГОСТ 10704-91.
Материал изолятора: полиэфирная смола; армирующий материал-ЛЭС.
Дополнительные требования: наличие внешнего изолятора.
Материал внешнего изолятора: полиэфирная смола, армирующий материал – волокно базальтовое
Рабочая температура: от -40 до +60С°
Дополнительные сведения: концы патрубков свободны от краски на расстоянии 20мм и разделаны под сварку по ГОСТ 34094-2017. Каждое изделие имеет заводской номер, нанесенный ударно-точечным способом.

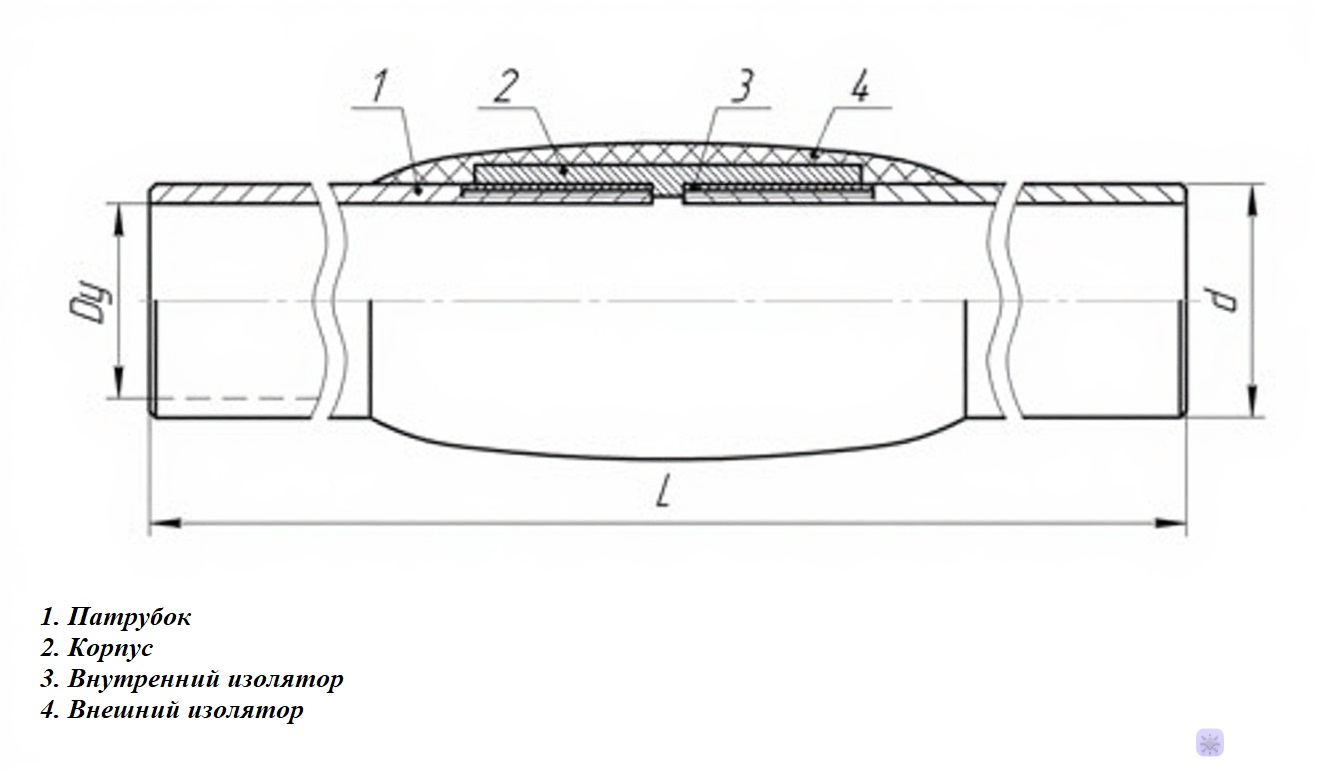

| Обозначение | Dy (мм) | d (мм) | L (мм) | Масса (кг) |
| ИС-22 | 15 | 22 | 600 | 0.880 |
| ИС-27 | 20 | 27 | 600 | 1.100 |
| ИС-34 | 25 | 34 | 600 | 1.620 |
| ИС-42 | 32 | 42 | 600 | 2.220 |
| ИС-48 | 40 | 48 | 600 | 2.690 |
| ИС-57 | 50 | 57 | 600 | 3.250 |
| ИС-76 | 65 | 76 | 620 | 4.700 |
| ИС-89 | 80 | 89 | 640 | 5.760 |
| ИС-108 | 100 | 108 | 700 | 9.560 |
| ИС-114 | 100 | 114 | 700 | 11.120 |
| ИС-133 | 125 | 133 | 720 | 14.800 |
| ИС-159 | 150 | 159 | 740 | 18.280 |
| ИС-168 | 150 | 168 | 740 | 27.700 |
| ИС-219 | 200 | 219 | 800 | 33.380 |
| ИС-273 | 250 | 273 | 850 | 72.700 |
| ИС-325 | 300 | 325 | 950 | 105.000 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | -40....+60°C |
| Присоединение | приварка/приварка |
| Рабочая среда | газ |
