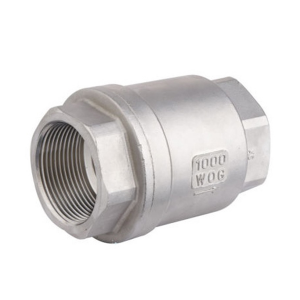

Обратный клапан муфтовый прямой нержавеющий

Наличие: В наличии

НАЗНАЧЕНИЕ:

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальный диаметр: DN 15-50
Условное давление: PN 40 бар
Температура рабочей среды: От -60 °С до 200 °С
Рабочая среда: Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана
Давление открытия: 0,3-0,5 бар
Тип присоединения: Внутренняя резьба G
Седловое уплотнение «металл по металлу»
Ремонтопригодная конструкция
Направляющая диска для предотвращения его выламывания

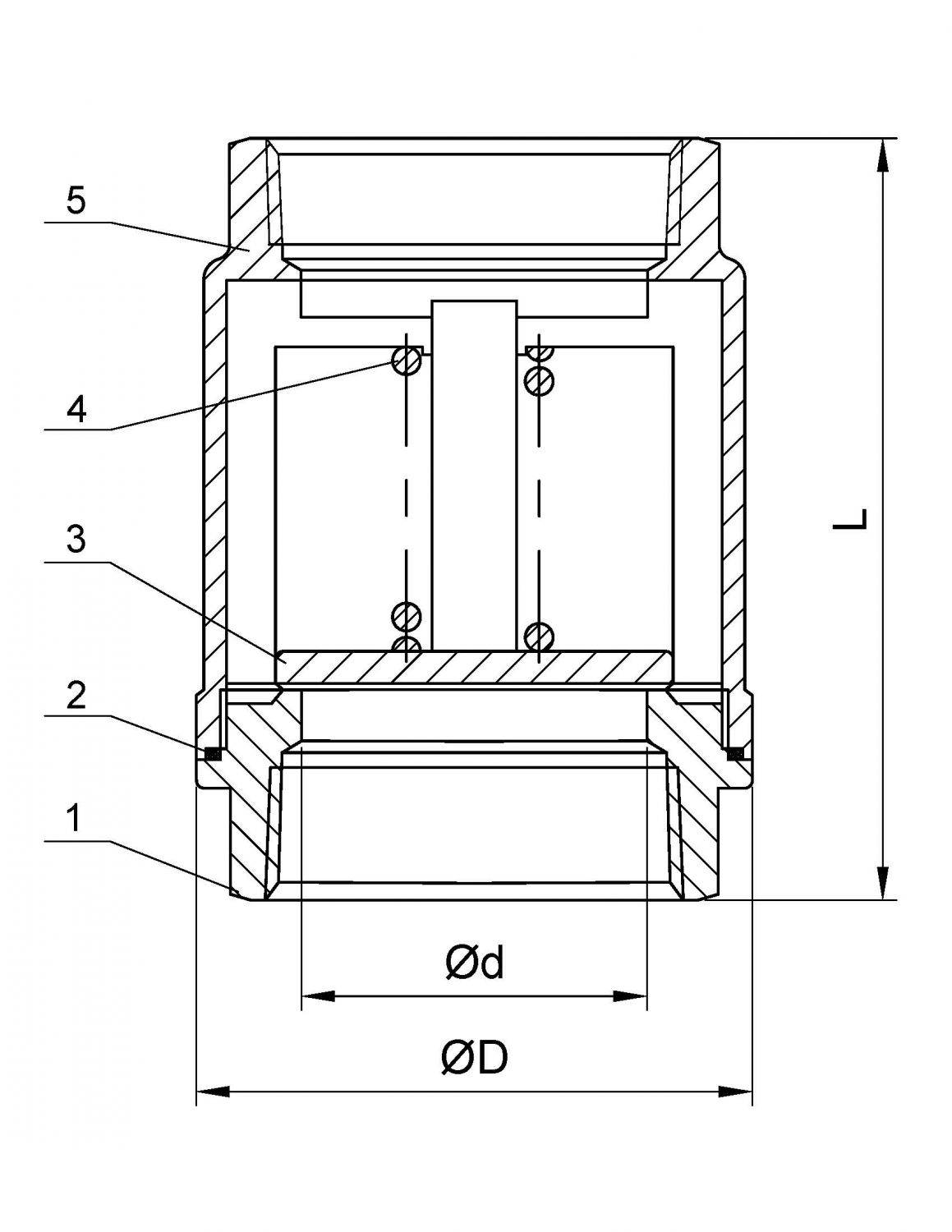

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:

Корпус, крышка: Нержавеющая сталь CF8M
Пружина: Нержавеющая сталь CF8M
Уплотнение: PTFE
Диск: Нержавеющая сталь CF8M

DN	L, мм	øD, мм	ød, мм	Kv, м3/ч	Масса, кг
15	58	36	15	4	0,2
20	63	41	20	8	0,2
25	74	47	24,5	10,3	0,3
32	86	56	31,5	18	0,5
40	100	67	40	24	0,7
50	110	82	50	40	1

ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ:

Давление рабочей среды	Максимальная температура рабочей среды
26,4 бар	200 °С
28,5 бар	150 °С
31,3 бар	100 °С
35,6 бар	50 °С

Характеристики

Проход условный, Ду, мм	15-50
Давление рабочее, Ру, МПа (кгс/см2)	4,0 (40)
Присоединение	муфта/муфта
