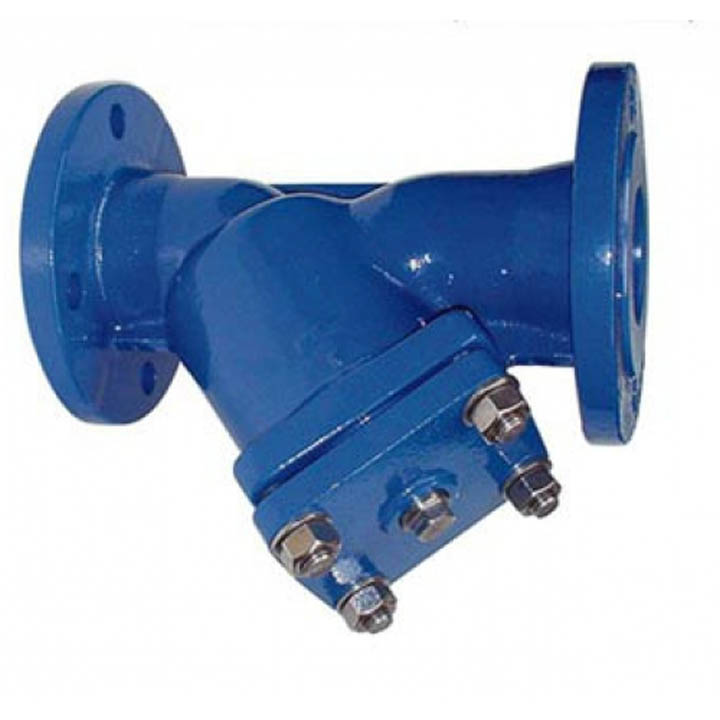

Фильтр магнитный фланцевый ФМФ
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Фильтр чугунный фланцевый предназначен для установки на трубопроводах для улавливания механических примесей в неагрессивных средах. Устанавливается перед счетчиками холодной и горячей воды.
Материалы основных деталей:
- Корпус: серый чугун (СЧ20)
- Крышка: серый чугун (СЧ20)
- Стержень: нержавеющая сталь 08Х18Н10
- Сетка: нержавеющая сталь 08Х18Н10
- Пробка: углеродистая сталь 20
- Магнит: магнитопласт
|

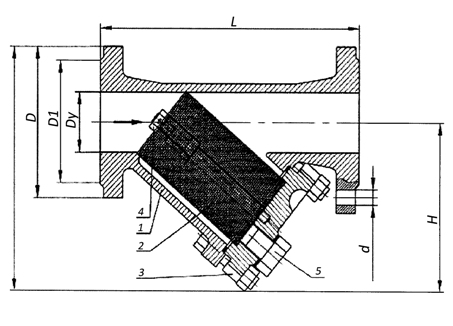

Фильтр Сетчатый фланцевый (ФСФ) размеры: |
||||||
|
DN |
L (mm) |
H (mm) |
D (mm) |
D1 (mm) |
n-d |
Вес (кг) |
|
50 |
230 |
124 |
165 |
125 |
4-18 |
6 |
|
65 |
290 |
139 |
185 |
145 |
4-18 |
9 |
|
80 |
310 |
187 |
200 |
160 |
8-18 |
12 |
|
100 |
350 |
199 |
220 |
180 |
8-18 |
16 |
|
125 |
400 |
265 |
245 |
210 |
8-18 |
22 |
|
150 |
450 |
264 |
285 |
240 |
8-22 |
30 |
|
200 |
600 |
311 |
340 |
295 |
12-22 |
53 |
Характеристики
| Проход условный, Ду, мм | 50-200 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +200°С |
| Температура окружающей среды, °С: | от -30 до +50°С |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
