ЭЛЕМЕНТЫ ТРУБОПРОВОДА
Отводы
Отвод стальной ГОСТ 17375-2001

Отвод стальной ГОСТ 17375-2001

Отвод стальной ГОСТ 17375-2001Отвод стальной ГОСТ 17375-2001
Отвод стальной ГОСТ 17375-2001Отвод стальной ГОСТ 17375-2001
Наличие: В наличии

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:

Отправить заявку
В корзину

Назначение:

Отводы - фасонные изделия, применяемые при монтаже трубопроводных сетей в тех случаях, если требуется изменить направление укладки труб. Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом гиба R=1,5 Ду с углом изгиба 30, 45°, 60°, 90°, предназначены для установки на любых трубопроводах, включая подконтрольные органам Ростехнадзора.

Техническое описание:

  • Рабочая среда: вода, газ, нефть
  • Проход условный, Ду, мм: 15 – 1020
  • Давление рабочее, Ру, МПа (кгс/см2): 1,6-16  в зависимости от марки стали
  • Температура рабочей среды, °С:-70  до 450
  • Температура окружающей среды, °С: от -20 до +40
  • Присоединение к трубопроводу: стыковой шов (под приварку)

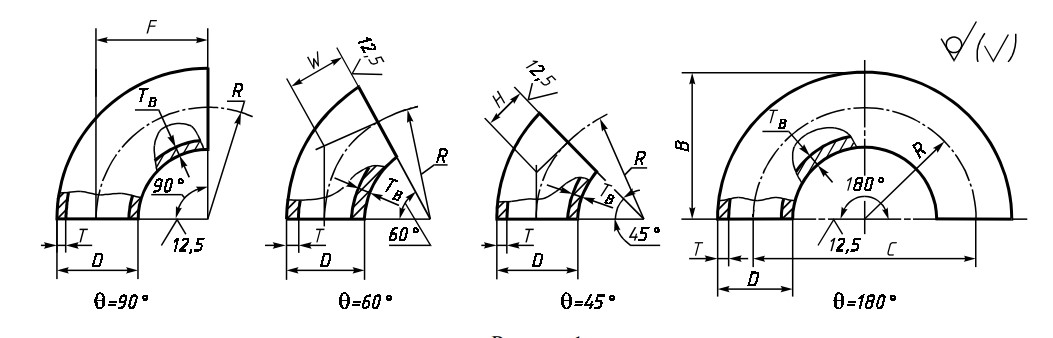

Таблица 1 – Отводы исполнения 1, Размеры в миллиметрах

DN D T F = R H C B Масса, кг,
Отвода с q
45° 90° 180°

15

21,3
 		 2,0
28

14

56

38
 		 0,02 0,04 0,08
3,2 0,03 0,06 0,12
4,0 0,04 0,07 0,14

20

26,9
 		 2,0
29

14

58

43
 		 0,03 0,06 0,11
3,2 0,04 0,08 0,17
4,0 0,06 0,10 0,20
25 33,7 2,3 38 18 76 56 0,05 0,11 0,21
3,2 0,08 0,16 0,23
4,5 0,09 0,19 0,38
32 42,4 2,6 48 23 96 69 0,10 0,19 0,39
3,6 0,13 0,26 0,52
5,0 0,17 035 0,60
40 48,3 2,6 57 29 114 82 0,13 0,26 0,53
3,6 0,18 0,36 0,72
5,0 0,24 0,47 0,95
50 60,3 2,9 76 35 152 106 0,25 0,50 0,99
4,0 0,33 0,67 1,30
5,6 0,50 0,89 1,80
65 76,1 2,9 95 44 190 133 0,40 0,79 1,60
5,0 0,72 1,50 2,90
7,1 0,90 1,80 3,60
80 88,9 3,2 114 51 228 159 0,60 1,20 2,40
5,6 1,00 2,10 4,10
8,0 1,40 2,80 5,70
100 114,3 3,6 152 64 304 210 1,20 2,40 4,70
6,3 2,00 4,00 8,00
8,8 2,80 5,40 11,00
125 139,7 4,0 190 79 380 260 2,00 4,00 8,00
6,3 3,10 6,20 12,00
10,0 4,80 9,60 19,00
150 168,3 4,5 229 95 457 313 3,20 6,50 13,00
7,1 5,10 10,00 20,00
11,0 7,70 15,00 31,00
200 219,1 6,3 305 127 610 414 8,00 16,00 32,00
8,0 9,90 20,00 40,00
12,5 14,00 31,00 61,00
250 273,0 6,3 381 159 762 518 12,00 25,00 50,00
10,0 19,00 39,00 78,00
300 323,9 7,1 457 190 914 619 20,00 40,00 80,00
10,0 28,00 56,00 111,00
350 355,6 8,0 533 222 1066 711 24,00 57,00 114,00
11,0 39,00 78,00 156,00
400 406,4 8,8 610 254 1220 813 41,00 82,00 165,00
12,5 58,00 117,00 234,00
450 457,0 10,0 686 286 1372 914 59,00 119,00 237,00
500 508,0 11,0 762 318 1524 1016 81,00 126,00 323,00
600 610,0 12,5 914 381 1828 1219 133,00 266,00 531,00
700 711,0 - 1067 444 2134 1422 - - -
800 813,0 - 1219 507 2238 - - - -
900 914,0 - 1372 570 2744 - - - -
1000 1016,0 - 1524 634 3048 - - - -

Таблица 2 – Отводы исполнения 2, Размеры в миллиметрах

DN D T F = R W H C B Масса отвода с q =  90°, кг

25


32

 		 2,0
38


22


18


76


56

 		 0,1
2,5 0,2
3,0 0,2
3,5 0,2


32



38

 		 2,0

48



28



23



96



69

 		 0,2
2,5 0,2
3,0 0,2
3,5 0,3
4,0 0,3


40



45

 		 2,5

60



35



25



120



83

 		 0,3
3,0 0,3
3,5 0,4
4,0 0,4
5,0 0,5



50






57



 		 2,5


75






43






80






150






104



 		 0,4
3,0 0,5
3,5 0,6
4,0 0,7
4,5 0,7
5,0 0,8
5,5 0,9
6,0 1,0




65







76



 		 3,0



100







57







41







200







138



 		 0,8
3,5 1,0
4,0 1,1
4,5 1,3
5,0 1,4
5,5 1,6
6,0 1,7
7,0 2,0
8,0 2,2




80







89



 		 3,0



120







69







50



 		 240 165 1,2
3,5 1,4
4,0 1,5
4,5 1,7
5,0 1,9
5,5 2,1
6,0 2,3
7,0 2,7
8,0 3,0
100 102 3,5 150 87 62 300 201 2,1
4,0 2,4
4,5 2,6
5,0 2,9
6,0 3,4
7,0 3,9
8,0 4,5
9,0 5,0
10,0 5,5
108 3,5 204 2,2
4,0 2,5
4,5 2,8
5,0 3,1
6,0 3,6
4,1
7,0
8,0 4,7
9,0 5,3
10,0 5,8
114 3,5 207 2,2
4,0 2,6
4,5 2,9
5,0 3,3
6,0 3,8
7,0 4,4
8,0 5,0
9,0 5,7
10,0 6,1
125 133 3,5 190 110 79 380 257 3,3
4,0 3,8
4,5 4,3
5,0 4,8
6,0 5,7
7,0 6,5
8,0 7,4
9,0 8,2
10,0 9,1
11,0 10,0
12,0 11,0
150 159 4,0 225 130 93 450 305 5,4
4,5 6,1
5,0 6,7
6,0 8,1
7,0 9,4
8,0 11,0
9,0 12,0
10,0 13,0
11,0 14,0
12,0 16,0
13,0 17,0
14,0 18,0
168 4,0 5,6
4,50 6,4
5,0 7,1
6,0 8,5
7,0 9,8
8,0 11,2
9,0 12,5
10,0 14,0
11,0 15,0
12,0 16,0
13,0 17,5
14,0 19,0
200 219 5,0 300 173 124 600 410 13,0
6,0 15,0
7,0 17,0
8,0 20,0
9,0 22,0
10,0 25,0
11,0 27,0
12,0 29,0
13,0 32,0
14,0 34,0
15,0 37,0
16,0 39,0
17,0 42,0
18,0 44,0
250 273 6,0 375 217 155 750 512 23,0
7,0 27,0
8,0 31,0
9,0 35,0
10,0 39,0
11,0 43,0
12,0 46,0
13,0 50,0
14,0 54,0
15,0 58,0
16,0 61,0
17,0 66,0
18,0 70,0
20,0 78,0
22,0 85,0
300 325 7,0 450 260 186 900 613 39,0
8,0 45,0
9,0 50,0
10,0 56,0
11,0 61,0
12,0 66,0
13,0 72,0
14,0 77,0
15,0 82,0
16,0 87,0
17,0 92,0
18,0 96,0
20,0 107,0
22,0 118,0
24,0 130,0
26,0 141,0
28,0 150,0
350 377 9,0 525 303 217 1050 714 68,0
10,0 75,0
11,0 83,0
12,0 90,0
13,0 97,0
14,0 104,0
15,0 112,0
16,0 119,0
18,0 133,0
20,0 147,0
22,0 161,0
24,0 175,0
26,0 188,0
28,0 201,0
30,0 214,0
32,0 228,0
400 426 8,0 600 346 248 1200 813 78,0
9,0 87,0
10,0 97,0
11,0 107,0
12,0 117,0
13,0 126,0
14,0 135,0
15,0 145,0
16,0 154,0
17,0 164,0
18,0 137,0
20,0 192,0
22,0 210,0
24,0 230,0
26,0 249,0
28,0 268,0
30,0 286,0
32,0 309,0
34,0 324,0
500 530 9,0 750 433 1500 1500 1015 138,0
10,0 153,0
11,0 168,0
12,0 183,0
13,0 198,0
14,0 212,0
15,0 227,0
16,0 242,0
17,0 256,0
18,0 270,0
20,0 298,0
22,0 327,0
24,0 356,0
26,0 385,0
28,0 413,0
30,0 440,0
32,0 467,0
34,0 494,0
36,0 520,0
600 630 9,0 900 519 1800 1800 1215 198,0
10,0 219,0
11,0 245,0
12,0 261,0
13,0 282,0
14,0 302,0
15,0 324,0
16,0 345,0
17,0 366,0
18,0 387,0
20,0 429,0
22,0 471,0
24,0 513,0
26,0 554,0
28,0 595,0
30,0 636,0
32,0 678,0
700 720 9,0 1000 57 2000 2000 1360 248,0
10,0 275,0
11,0 302,0
12,0 329,0
13,0 356,0
14,0
15,0		 383,0
410,0
16,0 436,0
17,0 462,0
18,0 489,0
20,0 452,0
22,0 595,0
24,0 647,0
26,0 698,0
28,0 750,0
30,0 801,0
32,0 852,0
800 820 9,0 1200 693 485 2400 1610 339,0
10,0 376,0
11,0 413,0
12,0 450,0
13,0 487,0
14,0 524,0
15,0 561,0
16,0 598,0
17,0 636,0
18,0 670,0
20,0 743,0
Характеристики
Температура рабочей среды не более, °С:- 40...+560°C
Материал корпуса09г2с, Нержавеющая сталь 12Х18Н10Т, Нержавеющая сталь AISI 304, сталь 20
