Назначение:

Шаровые обратные клапаны применяются для предотвращения обратного потока транспортируемой среды. Клапаны предназначены для установки в системах водоотведения, КНС, очистных сооружениях, сетях канализации.

Техническое описание:

Двухстворчатый межфланцевый обратный клапан
В Вода, Воздух, Нейтральные жидкости
Антикоррозионное эпоксидное покрытие, толщина не менее 250 мкм
Макс. рабочее давление 16 Kг/cm2
Макс. рабочая температура -10ºC.+ 80ºC.

Материалы основных деталей:

Корпус: Чугун GJS-400-15 (GGG40)
Шар: алюминий +NBR (DN 40-150) чугун GJS-400-15 (GGG40) +NBR (DN 200-400)/ (EPDM опция
Крышка корпуса: Чугун GJS-400-15 (GGG40)
Болт: Нержавеющая сталь S 416
Седла: EPDM
Прокладка крышки: NBR

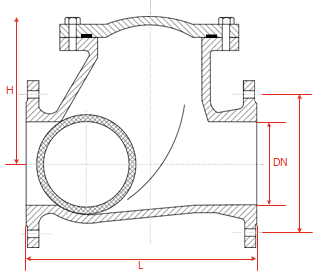

DN	40	50	65	80	100	125	150	200	250	300	350	400
L	180	200	240	260	300	350	400	500	600	700	800	900
H	98	106	129	146	194	207	240	322	388	458	610	705
C (PN10/PN16)	110	125	145	160	180	210	240	295	350/ 355	400/ 410	460/ 470	515/ 525
n-d (PN10/PN16)	4-19	4-19	4-19	8-19	8-19	8-19	8-23	8-23 / 12-23	12-23 / 12-28	12-23 / 12-28	16-23 / 16-28	16-28 / 16-31
f	3	3	3	3	3	3	3	3	3	3	4	4
b	18	18	19	19	20	20	21	23	24	26	29	29
Вес, кг	6,4	7,6	11	15	22	34	47,6	85,5	137,2	200,8	270	340

Параметры шара:

SØ	50	60	80	95	120	150	180	248	320	365	420	475
Толщина резинового покрытия	6	6	6	6	7	7	7,5	11,5	17	15	15	15
Вес, кг	0,12	0,21	0,47	0,77	1,51	3,17	5,2	10,75	20,3	27,6	43	66,5

Проход условный, Ду, мм	40-400
Давление рабочее, Ру, МПа (кгс/см2)	1/1.6 (10/16)
Присоединение	фланец/фланец

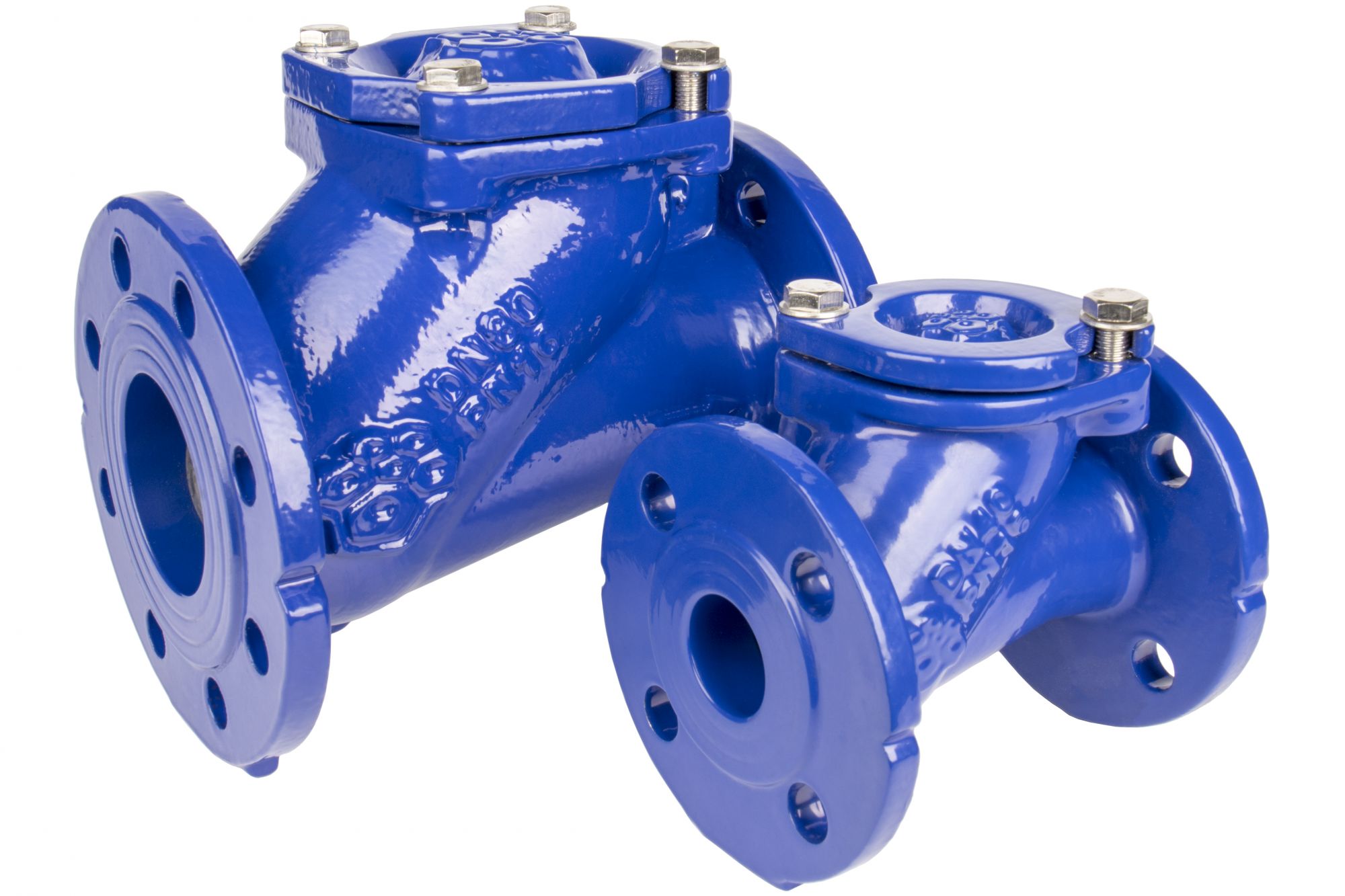

Клапан обратный шаровый RUSHWORK 405 чугунный фланцевый
