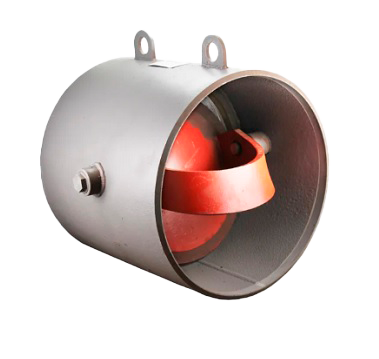

Клапаны обратные поворотные стальные 19с47нж под приварку
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
НАЗНАЧЕНИЕ:
Клапаны обратные поворотные стальные 19С47НЖ предназначены для предотвращения обратного потока среды в трубопроводах.
Клапан работает следующим образом: при подаче среды, в направлении соответствующем стрелке на корпусе, тарелка поворачивается на оси и находится в открытом положении за счет подъемной силы, возникающей от скоростного напора среды. После прекращения подачи среды, тарелка за счёт силы обратного потока поворачивается и закрывает проходное отверстие седла клапана, не допуская возникновения обратного потока в трубопроводе.
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:
- Корпус, тарелка, седло: Сталь 20
- Ось, втулка: Сталь 20Х13
- Прокладка: Паронит ПОН-Б
- Уплотнительные поверхности: Наплавка Св-04Х19Н11М3 ГОСТ 9466-75
|

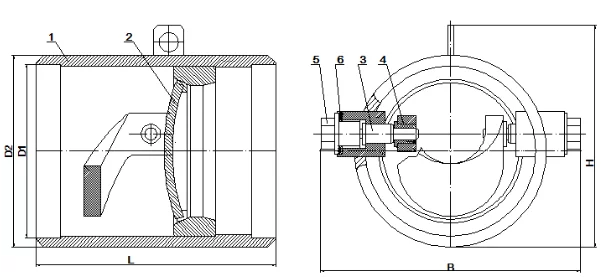

DN,мм |
PN, кгс/см2 |
L |
H |
D1 |
D2 |
B |
Масса, кг |
|
150 |
10 16 25 40
|
180 |
170 |
147 |
159 |
215 |
12 |
|
200 |
250 |
270 |
204 |
219 |
300 |
22 |
|
|
250 |
400 |
315 |
254 |
273 |
350 |
45 |
|
|
300 |
450 |
405 |
304 |
325 |
404 |
70 |
|
|
350 |
450 |
460 |
354 |
377 |
460 |
90 |
|
|
400 |
500 |
506 |
404 |
426 |
506 |
110 |
|
|
500 |
600 |
615 |
504 |
530 |
615 |
230 |
|
|
600 |
650 |
710 |
604 |
630 |
776 |
300 |
| Температура рабочей среды не более, °С: | -40 до +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Присоединение | приварка/приварка |
| Рабочая среда | неагрессивные среды, нефть и нефтепродукты |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Направление потока среды | по стрелке на корпусе |
