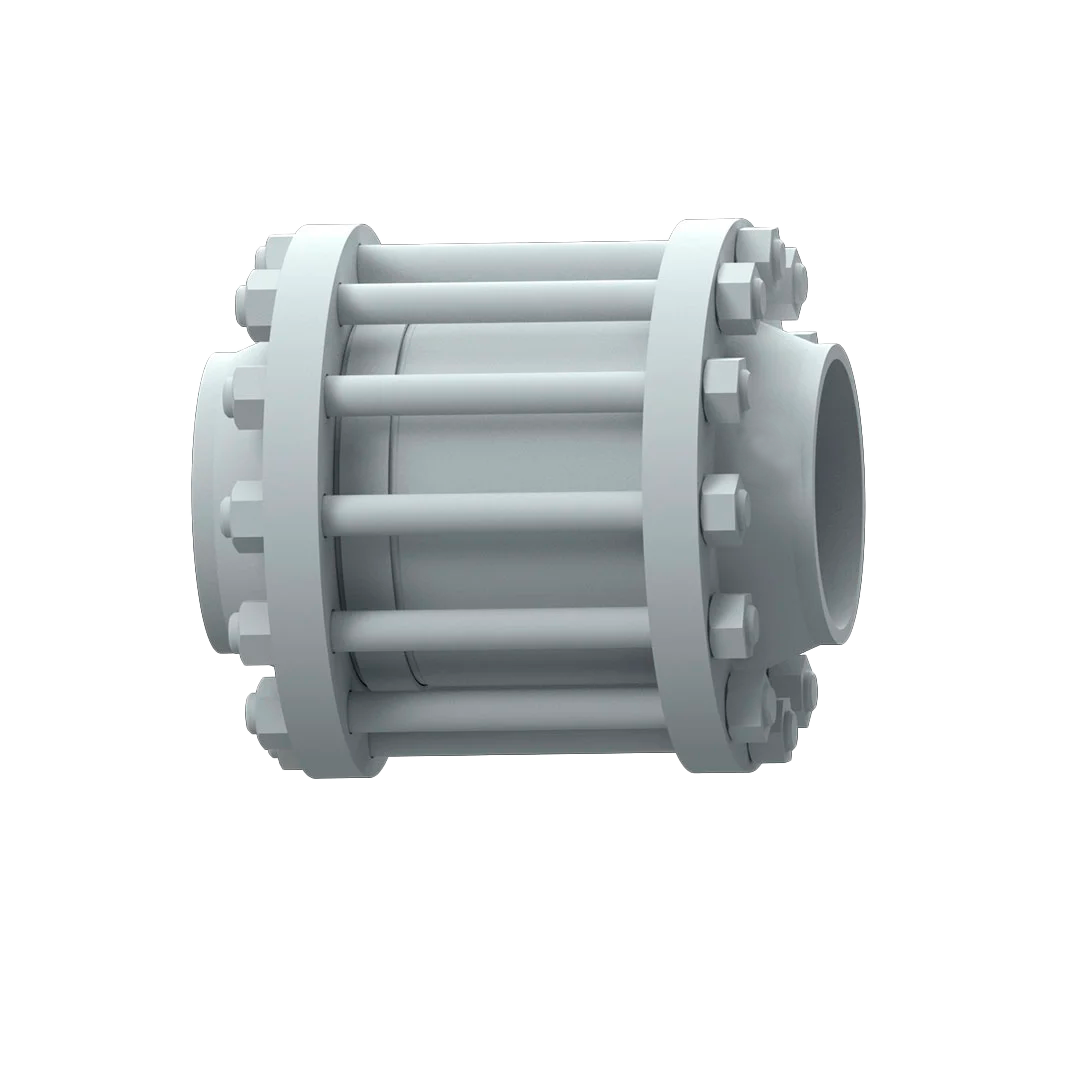

Клапаны обратные поворотные стальные 19с47нж межфланцевый

Наличие: В наличии

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:

150

100 ₽

нет в наличии

200

100 ₽

нет в наличии

250

100 ₽

нет в наличии

300

100 ₽

нет в наличии

350

100 ₽

нет в наличии

400

100 ₽

нет в наличии

500

100 ₽

нет в наличии

600

100 ₽

нет в наличии

Отправить заявку

В корзину

НАЗНАЧЕНИЕ:

Клапаны обратные поворотные стальные 19С47НЖ предназначены для предотвращения обратного потока среды в трубопроводах.

Клапан работает следующим образом: при подаче среды, в направлении соответствующем стрелке на корпусе, тарелка поворачивается на оси и находится в открытом положении за счет подъемной силы, возникающей от скоростного напора среды. После прекращения подачи среды, тарелка за счёт силы обратного потока поворачивается и закрывает проходное отверстие седла клапана, не допуская возникновения обратного потока в трубопроводе.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:

Корпус, тарелка, седло, фланец: Сталь 20
Ось, втулка: Сталь 20Х13
Шпилька / гайка: Сталь 40Х / Сталь 35
Прокладка: Паронит ПОН-Б
Уплотнительные поверхности: Наплавка Св-04Х19Н11М3 ГОСТ 9466-75

DN,мм	PNкгс/см2	L	D1	D2	D3	Масса, кг
150	10	280	160	240	280	37
	16	280	160	240	280	40
	25	300	160	250	300	52
	40	310	160	250	300	53
200	10	320	200	2595	335	57
	16	330	200	295	335	61
	25	355	200	310	360	80
	40	375	200	320	375	97
250	10	320	200	350	390	101
	16	320	200	355	405	109
	25	355	200	370	420	122
	40	400	200	385	445	160
300	10	410	280	400	440	138
	16	420	280	410	460	148
	25	450	280	4360	485	170
	40	510	280	450	510	225
350	10	480	350	460	500	201
	16	500	350	470	520	215
	25	530	350	490	550	260
	40	590	350	510	570	310
400	10	480	350	515	565	252
	16	510	350	525	580	270
	25	560	350	550	610	320
	40	630	350	585	655	405
500	10	585	450	620	670	390
	16	610	450	650	710	450
	25	660	450	660	730	525
	40	740	450	670	755	660
600	10	615	480	725	780	598
	16	670	480	770	840	680
	25	720	480	770	840	730
	40	770	480	795	890	950

Характеристики

Температура рабочей среды не более, °С:	-40 до +425°С
Температура окружающей среды, °С:	от -40 до +40°С
Присоединение	приварка/приварка
Рабочая среда	неагрессивные среды, нефть и нефтепродукты
Климатическое исполнение по ГОСТ 15150-69	У1
Направление потока среды	по стрелке на корпусе
