Задвижка с обрезиненным клином предназначена для полного открытия или закрытия среды в трубопроводе. Применяется для систем водоснабжения, теплоснабжения, систем кондиционирования, сточных вод, пищевой промышленности. Конструкция задвижки позволяет использовать её в системах канализации.

Материалы основных деталей:

Корпус, крышка: Чугун GJS-500-7 (GGG50)
Клин: высокопрочный Чугун GJS-500-7 (GGG50), полностью вулканизирован EPDM
Направляющие накладки клина: Нейлон
Шток, кольцевая прокладка: нерж. сталь AISI 420(20х13)
Уплотнение крышки корпуса, кольцевое употнение, пыльник,: EPDM/NBR
Маховик: штампованная сталь

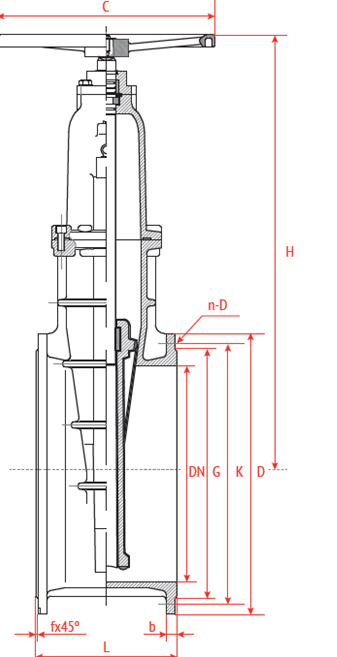

Основные размеры для DN40-600 PN 10, мм

DN	L (F4)	H	D	K	G	f	b	n-d	ØC
40	140	230	150	110	84	3	19	4-19	160
50	150	236	165	125	99	3	19	4-19	180
65	170	258	185	145	118	3	19	4-19	180
80	180	289	200	160	132	3	19	8-19	200
100	190	319	220	180	156	3	19	8-19	250
125	200	361	250	210	184	3	19	8-19	280
150	210	398	285	240	211	3	19	8-23	280
200	230	492	340	295	266	3	20	8-23	340
250	250	571	405	350	319	3	22	12-23	340
300	270	663	460	400	370	4	24,5	12-23	400
350	290	800	520	460	429	4	26,5	16-23	450
400	310	880	580	515	480	4	28	16-28	450
450	330	958	640	565	530	4	30	20-28	450
500	350	1004	715	620	582	4	31,5	20-28	600
600	390	1157	840	725	682	5	36	20-31	600

Проход условный, Ду, мм	40-600
Давление рабочее, Ру, МПа (кгс/см2)	1,0 (10)
Температура рабочей среды не более, °С:	-10..+90°С, +120°С (кратковременно)

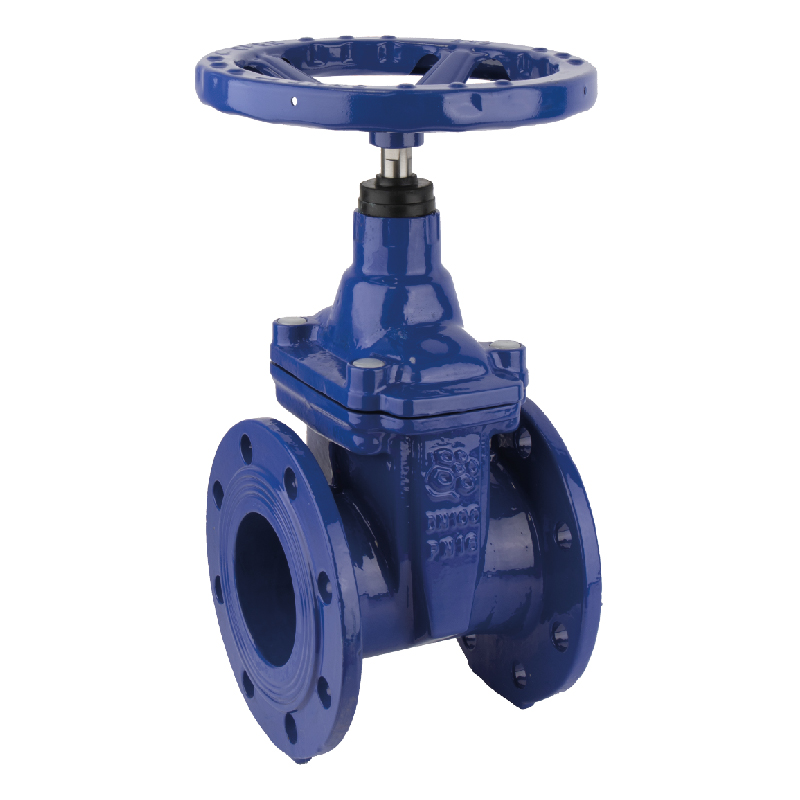

Задвижка чугунная с обрезиненным клином Рашворк арт. 100 PN 10
