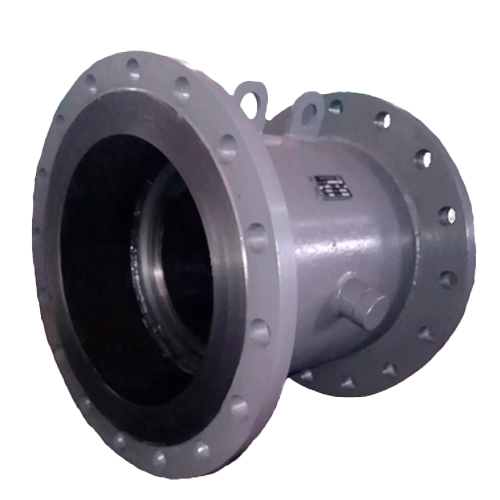

Клапаны обратные поворотные стальные 19с47нж фланцевые
.png)
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
НАЗНАЧЕНИЕ:
Клапаны обратные поворотные стальные 19С47НЖ предназначены для предотвращения обратного потока среды в трубопроводах.
Клапан работает следующим образом: при подаче среды, в направлении соответствующем стрелке на корпусе, тарелка поворачивается на оси и находится в открытом положении за счет подъемной силы, возникающей от скоростного напора среды. После прекращения подачи среды, тарелка за счёт силы обратного потока поворачивается и закрывает проходное отверстие седла клапана, не допуская возникновения обратного потока в трубопроводе.
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:
- Корпус, тарелка, седло: Сталь 20
- Ось, втулка: Сталь 20Х13
- Прокладка: Паронит ПОН-Б
- Уплотнительные поверхности: Наплавка Св-04Х19Н11М3 ГОСТ 9466-75
|

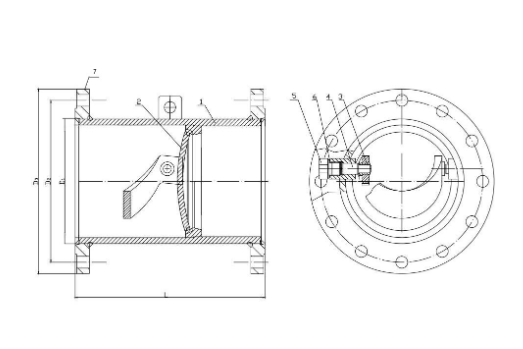

DN,мм |
PNкгс/см2 |
L |
D1 |
D2 |
D3 |
Масса, кг |
Исп.фланцев |
|
150 |
10 |
200 |
159 |
240 |
280 |
25 |
А |
|
16 |
200 |
159 |
240 |
280 |
27 |
А |
|
|
25 |
200 |
159 |
250 |
300 |
32 |
А |
|
|
40 |
200 |
159 |
250 |
300 |
38 |
Б |
|
|
200 |
10 |
250 |
219 |
295 |
335 |
38 |
А |
|
16 |
250 |
219 |
295 |
335 |
42 |
А |
|
|
25 |
250 |
219 |
310 |
360 |
49 |
А |
|
|
40 |
250 |
219 |
320 |
375 |
70 |
Б |
|
|
250 |
10 |
250 |
273 |
350 |
390 |
66 |
А |
|
16 |
250 |
273 |
355 |
405 |
74 |
А |
|
|
25 |
250 |
273 |
370 |
425 |
81 |
А |
|
|
40 |
400 |
273 |
385 |
445 |
93 |
Б |
|
|
300 |
10 |
450 |
325 |
400 |
440 |
96 |
А |
|
16 |
450 |
325 |
410 |
460 |
104 |
А |
|
|
25 |
450 |
325 |
430 |
485 |
116 |
А |
|
|
40 |
465 |
325 |
450 |
510 |
180 |
Б |
|
|
350 |
10 |
450 |
377 |
460 |
500 |
121 |
А |
|
16 |
450 |
377 |
470 |
520 |
134 |
А |
|
|
25 |
450 |
377 |
490 |
550 |
158 |
А |
|
|
40 |
465 |
377 |
510 |
570 |
230 |
Б |
|
|
400 |
10 |
500 |
426 |
515 |
565 |
153 |
А |
|
16 |
500 |
426 |
525 |
580 |
172 |
А |
|
|
25 |
500 |
426 |
550 |
610 |
198 |
А |
|
|
40 |
500 |
426 |
585 |
655 |
315 |
Б |
|
|
500 |
10 |
600 |
530 |
620 |
670 |
284 |
А |
|
16 |
600 |
530 |
650 |
710 |
442 |
А |
|
|
25 |
600 |
530 |
660 |
730 |
360 |
А |
|
|
40 |
600 |
530 |
670 |
755 |
490 |
Б |
|
|
600 |
15 |
650 |
630 |
725 |
780 |
378 |
А |
|
16 |
650 |
630 |
770 |
840 |
460 |
А |
|
|
25 |
650 |
630 |
770 |
840 |
480 |
А |
|
|
40 |
650 |
630 |
795 |
890 |
660 |
Б |
|
|
800 |
10 |
820 |
630 |
950 |
1010 |
788 |
А |
|
16 |
820 |
630 |
950 |
1020 |
838 |
А |
|
|
25 |
820 |
630 |
990 |
1075 |
992 |
А |
|
|
40 |
820 |
630 |
1030 |
1135 |
1320 |
Б |
| Температура рабочей среды не более, °С: | -40 до +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Присоединение | приварка/приварка |
| Рабочая среда | неагрессивные среды, нефть и нефтепродукты |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Направление потока среды | по стрелке на корпусе |
