Клапан обратный чугунный

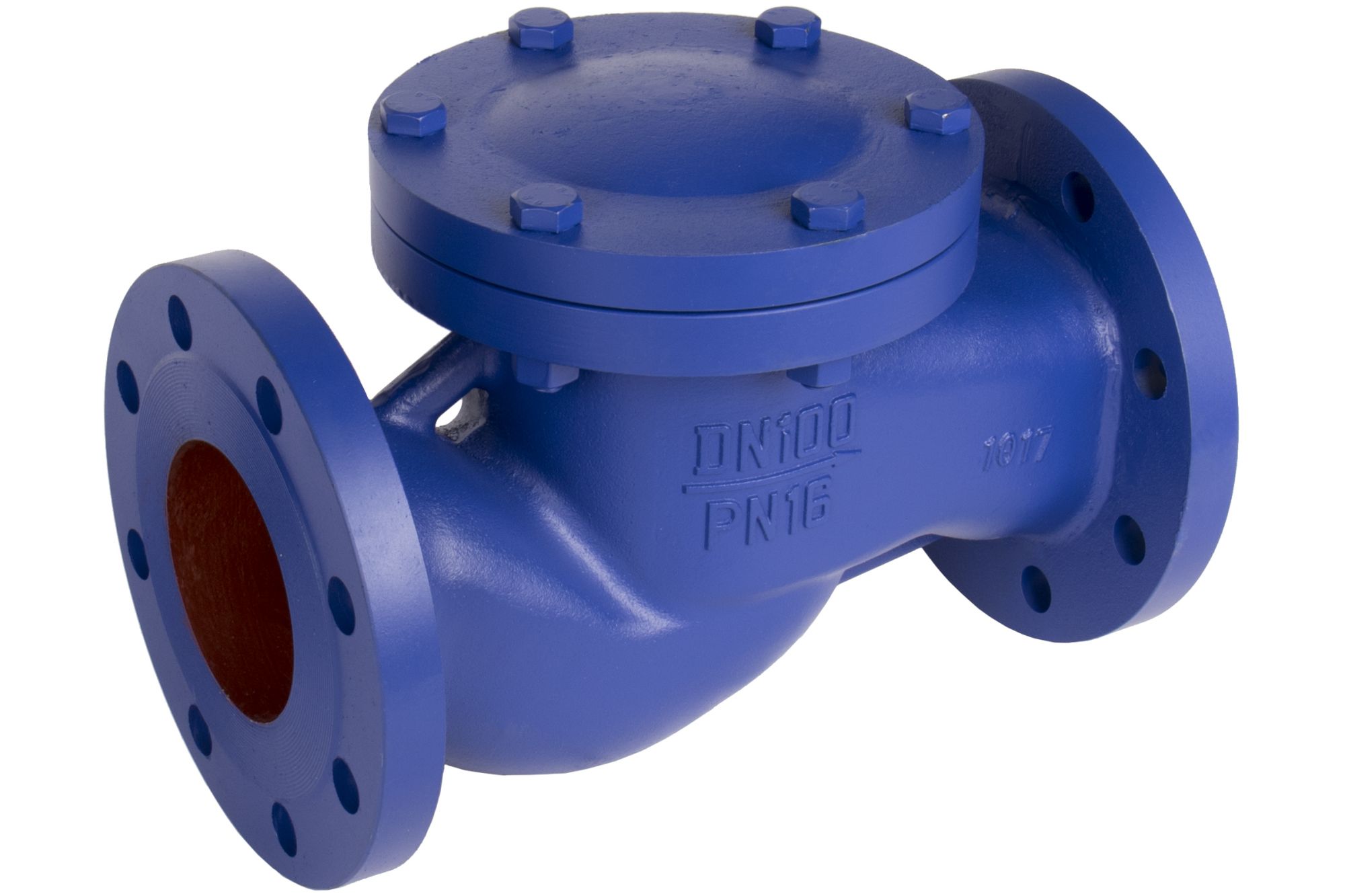

Клапан обратный подъемный Rushwork 487 чугунный фланцевый

Клапан обратный подъемный Rushwork 487 чугунный фланцевый

Клапан обратный подъемный Rushwork 487 чугунный фланцевыйКлапан обратный подъемный Rushwork 487 чугунный фланцевый
Клапан обратный подъемный Rushwork 487 чугунный фланцевыйКлапан обратный подъемный Rushwork 487 чугунный фланцевый
Наличие: В наличии

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:

Отправить заявку
В корзину

Назначение:

Клапаны обратные подъемные служат для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Применяются в системах теплоснабжения, холодоснабжения и пароконденсатных линиях.

Применяется на: технической воде; минеральных и синтетических маслах; водных растворах этилен- и пропилен гликоля до 50% концентрации; сжатом воздухе до 12 бар рабочего давления, на пар.

Техническое описание:

  • Клапан обратный фланцевый подъемный
  • PN16 по ГОСТ 33259-2015, тип 01,11, исп. А,В, ряд (для DN80 ряд 2)
  • Может быть установлен между фланцами ANSI 150 и DIN PN 10/16
  • Односторонняя (направление потока в одном направлении) Расстояние между фланцами согласно норме EN 558-1
  • Макс. рабочее давление 16 Kg/cm2
  • Макс.рабочая температура -10…+250°С

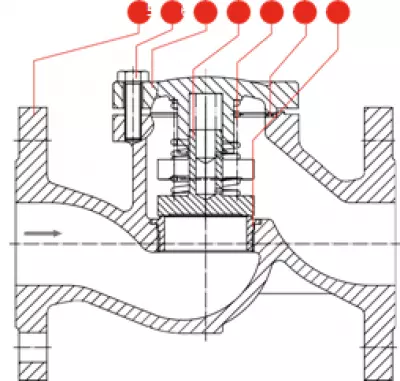

Материалы основных деталей:

  • Корпус: Чугун GJL-250 (GG25)
  • Болт: Угл. сталь Ст. 35 (оц.)
  • Крышка: Чугун GJL-250 (GG25)
  • Запорный клапан: Нерж. сталь X20Cr13 (AISI420)
  • Пружина: Нерж. сталь AISI304
  • Прокладка: Графит
  • Уплотнение: Нерж. сталь X20Cr13 (AISI420)



DN, мм L D D1 D2 b-f ZxØd Мин. Ру открытия, Мпа Kvs Вес, кг
15 130 95 65 46 14.фев 4хØ14 0,2 5,5 2,73
20 150 105 75 56 16.фев 4хØ14 0,2 7,5 3,48
25 160 115 85 65 16.фев 4хØ14 0,2 11,5 4,43
32 180 140 100 76 18.фев 4хØ19 0,2 17,5 6,51
40 200 150 110 84 18.фев 4хØ19 0,2 27,5 7,7
50 230 165 125 99 20.фев 4хØ19 0,2 46 12,16
65 290 185 145 118 20.фев 4хØ19 0,3 77 18,76
80 310 200 160 132 22.фев 8хØ19 0,3 105 24,48
100 350 220 180 156 24.фев 8хØ19 0,3 165 34,84
125 400 250 210 184 26.фев 8хØ19 0,3 248 50,6
150 480 285 240 211 26.фев 8хØ23 0,3 385 68,27
200 600 340 295 266 30-2 12хØ23 0,3 660 108,2



Зависимость «Давление - Температура»

T, °С -10 120 150 180 200 230 250
PN, МПа 1,6 1,6 1,44 1,34 1,28 1,18 1,12
Характеристики
Проход условный, Ду, мм15-200
Давление рабочее, Ру, МПа (кгс/см2)1,6 (16)
Температура рабочей среды не более, °С:-10…+220°С
Присоединениефланец/фланец
