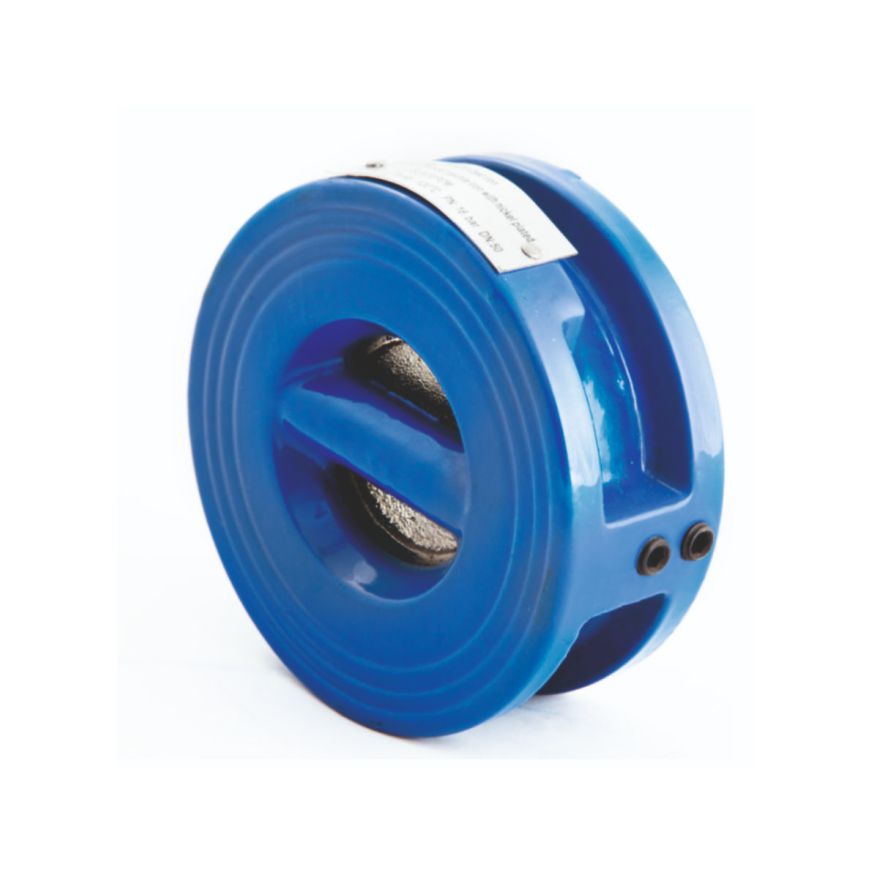

Обратный клапан двухстворчатый межфланцевый RSV32
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Обратный клапан применяется в системах отопления и холодного, горячего водоснабжения.
МАТЕРИАЛЫ КОНСТРУКЦИИ:
- Корпус: Чугун
- Диск: Серый чугун, покрытый никелем
- Шток: Нержавеющая сталь
- Пружина: Нержавеющая сталь
- Шайба: PTFE
- Уплотнение (кольцо): NBR
- Уплотнение: EPDM

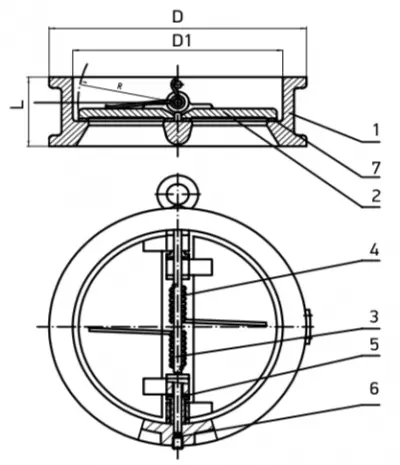

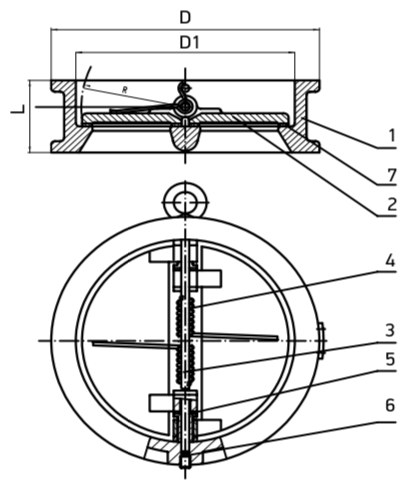

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ |
||||
| Ду, мм | Размеры, мм | Масса, кг | ||
| D | D1 | L | ||
| 40 | 92 | 65 | 43 | 1.1 |
| 50 | 107 | 65 | 43 | 1.7 |
| 65 | 127 | 80 | 46 | 2.2 |
| 80 | 143 | 94 | 64 | 3.4 |
| 100 | 162 | 116 | 64 | 4.7 |
| 125 | 192 | 145 | 70 | 6.1 |
| 150 | 218 | 170 | 76 | 8.7 |
| 200 | 273 | 222 | 89 | 15.1 |
| 250 | 328 | 266 | 114 | 22.0 |
| 300 | 378 | 310 | 114 | 31.0 |
| 350 | 438 | 360 | 127 | 50.0 |
| 400 | 489 | 410 | 140 | 68.0 |
| 450 | 539 | 450 | 152 | 112.0 |
| 500 | 594 | 505 | 152 | 142.0 |
| 600 | 690 | 624 | 178 | 187.0 |
KV (М³/Ч) ОБРАТНОГО КЛАПАНА |
|
| DN | Kv (м³/ч) |
| 40 | 34 |
| 50 | 35 |
| 65 | 76 |
| 80 | 88 |
| 100 | 238 |
| 125 | 465 |
| 150 | 658 |
| 200 | 930 |
| 250 | 2043 |
| 300 | 3178 |
| 350 | 4313 |
| 400 | 6810 |
| 450 | 9080 |
Характеристики
| Температура рабочей среды не более, °С: | -10... +95°С, +120°С (кратковременно) |
| Присоединение | Межфланцевое |
| Максимальное давление, PN: | 16 бар |
