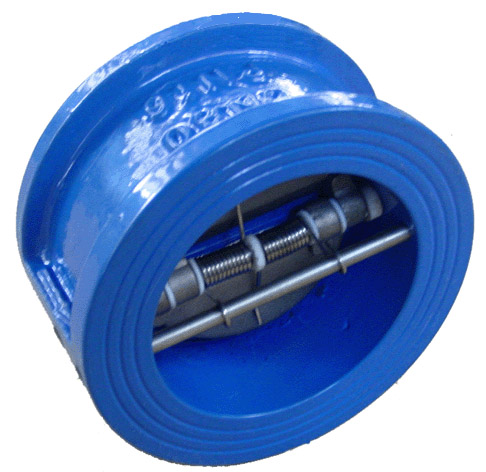

Клапан обратный двухстворчатый межфланцевый
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Клапан обратный двухдисковый предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, и других областях промышленности.
Техническое описание:
- Рабочая среда: техническая, питьевая и морская вода, пар, жидкие среды, не агрессивные к материлам изделия, воздух
- Проход условный, Ду, мм: 50-200
- Давление рабочее, Ру, МПа (кгс/см2); 1,6 (16)
- Температура рабочей среды, °С: от -35 до +130
- Температура окружающей среды, °С: от -15 до +40
- Тип соединения: стяжной (межфланцевый)
- Средний ресурс до замены, циклов: 1500
- Средний срок службы, лет: 5
Материалы основных деталей:
- Корпус: серый чугун (СЧ25)
- двухстворчатый диск: высокопрочный чугун (ВЧ40)
- вал: нержавеющая сталь 10Х17Н13М2
- пружина: нержавеющая сталь 10Х17Н13М2
- шайба: фторопласт-4
- уплотнение: EPDM
- гайка: серый чугун (СЧ25)
- уплотнение диска; EPDM
|
Клапан обратный двухдисковый межфланцевый размеры; |
|||||
|
DN |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
Вес (кг) |
|
50 |
43 |
100 |
67 |
55 |
1,3 |
|
65 |
47 |
120 |
81 |
65 |
1,7 |
|
80 |
64 |
133 |
96 |
70 |
3 |
|
100 |
66 |
157 |
118 |
96 |
4,2 |
|
125 |
73 |
185 |
148 |
126 |
5,7 |
|
150 |
76 |
218 |
171 |
155 |
7,5 |
|
200 |
89 |
273 |
227 |
205 |
12,9 |
