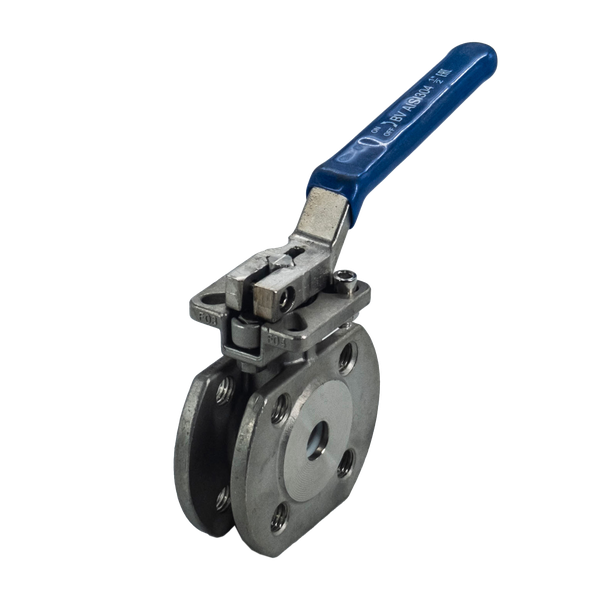

Кран шаровый межфланцевый под привод нержавеющий (1PC), AISI304, PN16
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение
Кран шаровой односоставной из нержавеющий стали, межфланцевый, полнопроходной с ISO-фланцем (под привод) предназначен для установки в качестве запорного смешивающего, и переключающего устройства на трубоводах транспортировки нефти, нефтепродуктов, масел, природного газа, горячей и воздуха, спиртов, гликоля, эфиров и других сред неагрессивных к материалу изделия.
Технические характеристики:
- Конструкция: полнопроходной
- Тип присоединения: межфланцевый
- Тип управления: ручной (рукоятка) возможна установка электропривода или пневмопривода (ISO 5211)
- Размеры: 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4", 5", 6"
- Максимальное давление: 1/2" - 6" - 16 атм.
- Блокиратор поворота: опционально
- Рабочая температура: от -20° до +180°
- Максимальная температура: от -40° до +220°
- Класс герметичности: "А" по ГОСТ 9544-2015

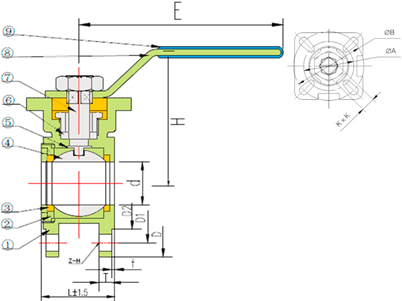

| Размер d, мм | D2, мм | D1 /D | D | f | T | Z-M | L | H | E |
| 1/2" (DN15) | 45 | 65 | 95 | 2 | 14 | 4-M12 | 40 | 80 | 145 |
| 3/4" (DN20) | 58 | 75 | 105 | 2 | 14 | 4-M12 | 44 | 84 | 145 |
| 1 (DN25) | 68 | 85 | 115 | 3 | 14 | 4-M12 | 50 | 90 | 166 |
| 1-1/4" (DN32) | 78 | 100 | 140 | 3 | 16 | 4-M16 | 58 | 100 | 166 |
| 1-1/2" (DN40) | 88 | 110 | 150 | 3 | 16 | 4-M16 | 62 | 115 | 206 |
| 2" (DN50) | 102 | 125 | 165 | 3 | 16 | 4-M16 | 78 | 120 | 206 |
| 2-1/2" (DN65) | 122 | 145 | 185 | 3 | 18 | 4-M16 | 100 | 140 | 240 |
| 3" (DN80) | 138 | 160 | 200 | 3 | 20 | 8-M16 | 120 | 175 | 240 |
| 4" (DN100) | 158 | 180 | 220 | 3 | 20 | 8-M16 | 150 | 185 | 240 |
| 5" (DN125) | 190 | 210 | 246,5 | 3 | 27 | 8-M16 | 175 | 195 | 330 |
| 6" (DN150) | 210 | 240 | 281 | 3 | 27 | 8-M20 | 200 | 215 | 330 |
| Размер | A | B | K |
| 1/2" DN15 | 36 | 42 | 9*9 |
| 3/4" DN20 | 36 | 42 | 9*9 |
| 1 DN25 | 42 | 50 | 9*9 |
| 1-1/4" DN32 | 42 | 50 | 11*11 |
| 1-1/2" DN40 | 50 | 70 | 14*14 |
| 2" DN50 | 50 | 70 | 14*14 |
| 2-1/2" DN65 | 70 | 102 | 17*17 |
| 3" DN80 | 70 | 102 | 17*17 |
| 4" DN100 | 70 | 102 | 17*17 |
| 5" DN125 | 102 | 125 | 22*22 |
| 6" DN150 | 102 | 125 | 27*27 |
Характеристики
| Проход условный, Ду, мм | 15-150 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | -20÷+180С |
| Присоединение | Межфланцевое |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Температура максимальная | -40ºC..+220ºC |
