Купить Кран шаровой чугунный фланцевый арт. 707 в интернет-магазине CMF AEngine

Кран шаровой применяется на трубопроводе в качестве запорного устройства, в положении полностью открыт или полностью закрыт. Не допускается использование крана в качестве регулирующего или дросселирующего устройства.

Применяется в системах водоснабжения, отопления, промышленности, вентиляции и кондиционирования.

Номинальный диаметр, DN 15-150 мм
Номинальное давление, PN PN16
Температура максимальная (кратковременная): -10° С…+150° С
Минимальная температура окружающей среды: -10° С
Класс герметичности: "А" по EN – 12266-1, "А" по ГОСТ 9544 (ГОСТ 54808)
Исполнение проточной части: Полный проход
Тип присоединения: Фланцевое (PN16 по ГОСТ 33259-2015, тип 01,11, исп. А,В, ряд 1 (для DN80 ряд 2))
Конструкция: Двухсторонняя (направление потока в обоих направлениях)
Монтажный фланец под привод: ISO 5211

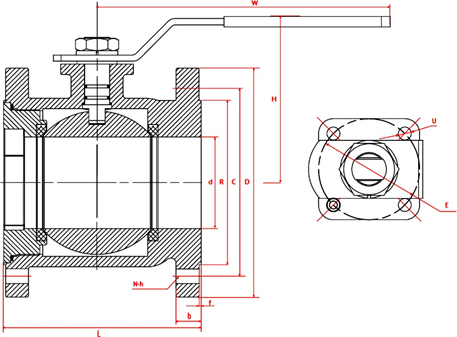

DN, мм	PN, бар	d	L	D	C	R	b	f	N	h	E	ISO	U	W	H	Kv, м3/ч	Вес, кг
15	16	15	115	95	65	46	14	2	4	14	42	F04	6	150	82	8,4	1,7
20	16	20	120	105	75	56	16	2	4	14	42	F04	6	150	84	14,6	2
25	16	25	125	115						14	42	F04	6	150
32	16	32	130	140	100	76	18	3	4	19	42	F04	6	150	99	38,8	5,9
40	16	37	140	150	110	84	18	3	4	19	50	F05	8	210	104	61,3	7,5
50	16	49	150	165	125	99	20	3	4	19	50	F05	8	210	113	96,7	8,5
65	16	64	170	185	145	118	20	3	4	19	70	F07	9	280	121	164,2	13
80	16	80	180	200	160	132	22	3	8	19	70	F07	9	355	168	576	20,5
100	16	100	190	220	180	156	24	3	8	19	70	F07	9	355	184	940	28
125	16	125	325	250	210	188	26	3	8	19	125	F12	М12	600	260	1404	49,5
150	16	150	350	285	240	212	26	3	8	23	140	F14	М16	600	280	2050	67,5

Проход условный, Ду, мм	15-150
Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Присоединение	фланец/фланец
Материал корпуса	Чугун
Проход	Полнопроходной

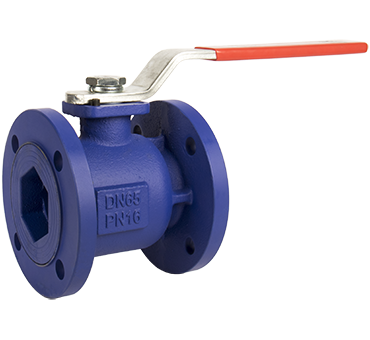

Кран шаровой чугунный фланцевый арт. 707

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
