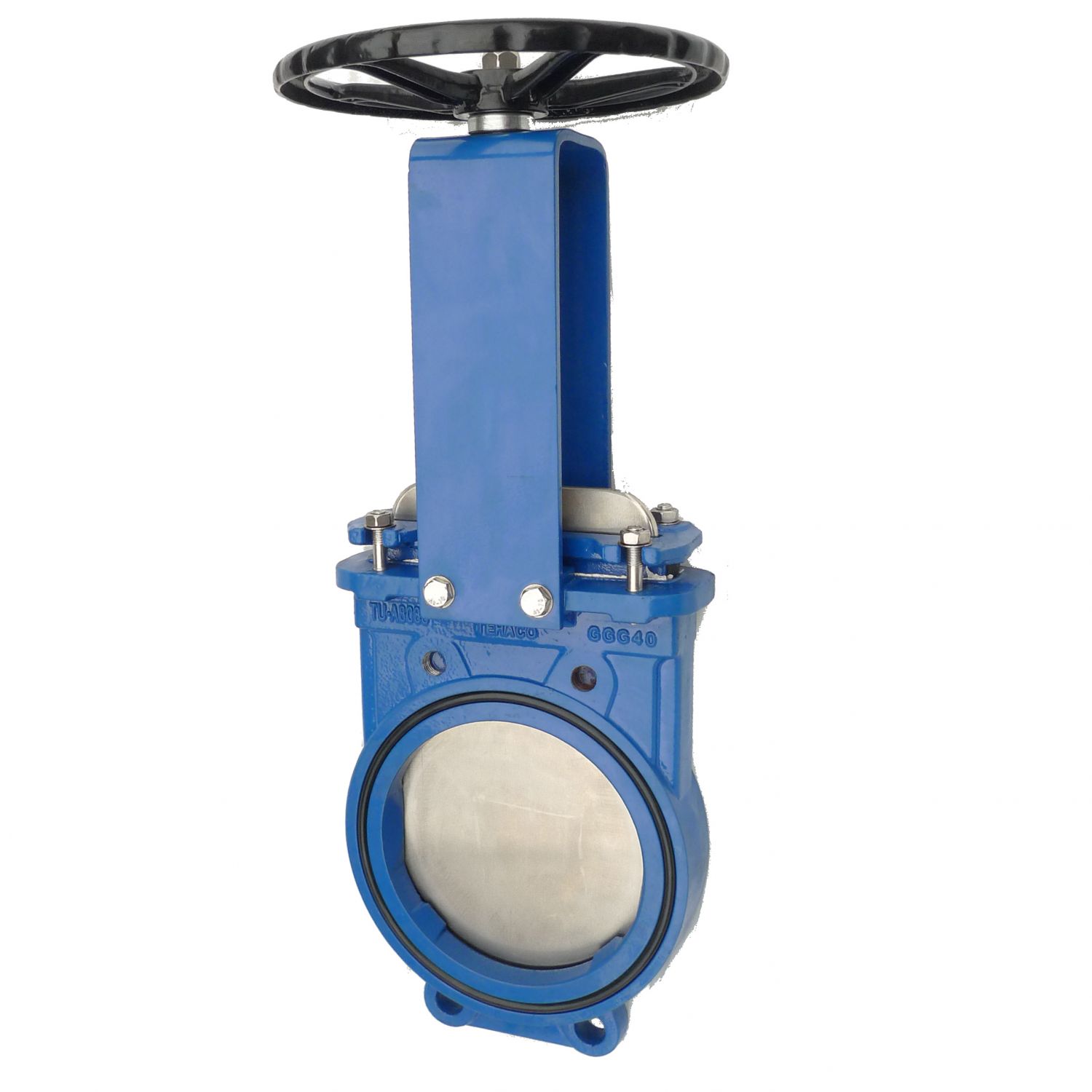

Задвижка чугунная шиберная
.jpg)
.jpg)
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
В шиберных (ножевых) задвижках в качестве запирающего элемента используется металлическая пластина небольшой толщины, они находят свое применение в системах канализации, а также целлюлозной и нефтегазовой промышленности. Такие задвижки могут использоваться для управления потоком среды, но основное их назначение - полное перекрытие потока либо его открытие. Шиберные задвижки устанавливаются только на горизонтальных трубопроводах, с вертикально расположенным шпинделем. Шиберные задвижки используются как запорная арматура для полного закрытия или открытия потока рабочей среды, следовательно, такие устройства не могут быть использованы как регулирующая арматура.
Задвижка шиберная обладает малой массой, низким гидравлическим сопротивлением, возможностью распределять рабочую среду в необходимом направлении.
Материалы основных деталей:
- Седло: NBR
- Диск: нержавеющая сталь 08Х18Н10
- Корпус: серый чугун (СЧ20)
- Прокладка: NBR
- Запорный болт: углеродистая сталь 20
- Гайка: углеродистая сталь 20
- Шпиндель: нержавеющая сталь 20Х13
- Стойка: углеродистая сталь 20
- гайка шпинделя: ВЧШГ
- Соединение: серый чугун (СЧ20)
- Подшипник: углеродистая сталь 20
- Шайба: углеродистая сталь 20
- Гайка: углеродистая сталь 20
- крышка подшипника: углеродистая сталь 20
- Штурвал: серый чугун (СЧ25)
- Ключ: углеродистая сталь 20
- Контргайка: углеродистая сталь 20
|

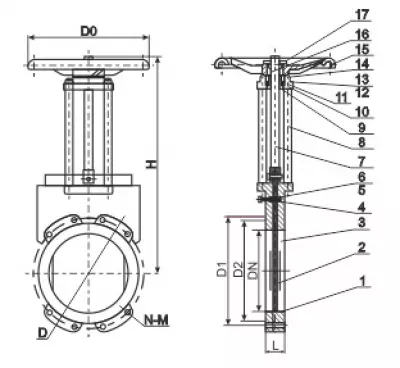

ШИБЕРНАЯ ЗАДВИЖКА размеры: |
||||||||
|
DN |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
H (mm) |
N-M |
D0 (mm) |
Вес (кг) |
|
50 |
42 |
160 |
125 |
100 |
250 |
4-M16 |
190 |
9 |
|
80 |
44 |
195 |
160 |
135 |
340 |
4-M16 |
230 |
12 |
|
100 |
53 |
215 |
180 |
155 |
360 |
4-M20 |
230 |
15 |
|
150 |
55 |
280 |
240 |
210 |
480 |
4-M20 |
270 |
25 |
|
200 |
57 |
335 |
295 |
265 |
570 |
4-M20 |
340 |
35 |
|
250 |
67 |
390 |
350 |
320 |
680 |
6-M20 |
340 |
51 |
|
300 |
70 |
440 |
400 |
368 |
790 |
6-M20 |
390 |
70 |
|
400 |
95 |
565 |
515 |
482 |
950 |
8-M22 |
390 |
195 |
| Проход условный, Ду, мм | 50-400 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,0 (10) |
| Температура рабочей среды не более, °С: | +80°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Управление | ручное (маховик) |
| Присоединение | стяжное (межфланцевое) |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ-3 |
