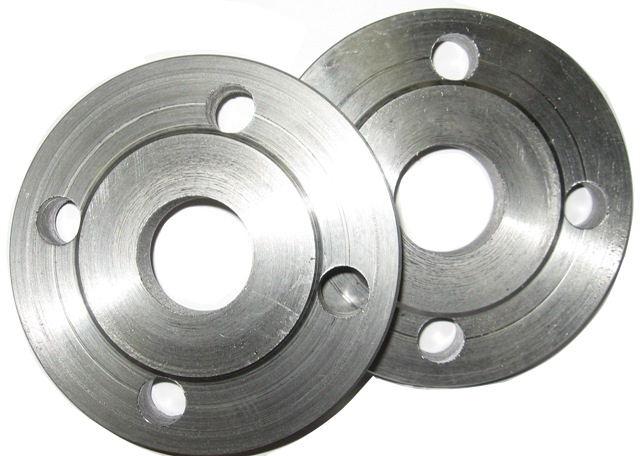

Фланцы плоские ГОСТ 33259-2015
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Фланцы плоские применяются для монтажа трубопроводной арматуры (регулирующей, запорной, водоразборной), прокладки большинства видов водопроводов, ремонта коммуникационных сетей. Фланец стальной плоский приварной представляет собой деталь узлов в трубопроводах, теплообменниках, резервуарах для транспортировки нефтепродуктов.
Техническое описание:
- Проход условный, Ду: 10 – 1400
- Давление рабочее, МПа: 0,6 (6) — 2,5 (25)
- Температура рабочей среды, °С: не более 300
- Конструкция: ГОСТ 12820-80
- Исполнение: 1
- Материал изготовления: сталь 20
- Способ изготовления: ковка, литье
|

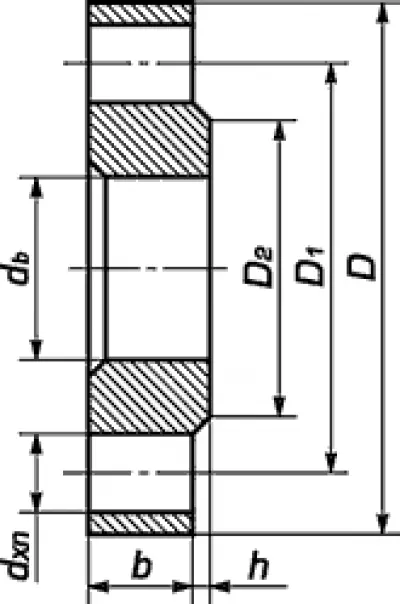

Фланцы плоские размеры: |
|||||||||
|
|
D (mm) |
D1 (mm) |
dв (mm) |
D2 (mm) |
n |
d (mm) |
h (mm) |
h+b (mm) |
b (mm) |
|
10 |
90 |
60 |
15 |
42 |
4 |
14 |
2 |
12 |
10 |
|
15 |
95 |
65 |
19 |
47 |
4 |
14 |
2 |
12 |
10 |
|
20 |
105 |
75 |
26 |
58 |
4 |
14 |
2 |
14 |
12 |
|
25 |
115 |
85 |
33 |
68 |
4 |
14 |
2 |
14 |
12 |
|
32 |
135 |
100 |
39 |
78 |
4 |
18 |
2 |
16 |
14 |
|
40 |
145 |
110 |
46 |
88 |
4 |
18 |
3 |
18 |
15 |
|
50 |
160 |
125 |
59 |
102 |
4 |
18 |
3 |
18 |
15 |
|
65 |
180 |
145 |
78 |
122 |
4 |
18 |
3 |
20 |
17 |
|
80 |
195 |
160 |
91 |
133 |
4 |
18 |
3 |
20 |
17 |
|
100 |
215 |
180 |
110 |
158 |
8 |
18 |
3 |
22 |
19 |
|
125 |
245 |
210 |
135 |
184 |
8 |
18 |
3 |
24 |
21 |
|
150 |
280 |
240 |
161 |
212 |
8 |
22 |
3 |
24 |
21 |
|
200 |
335 |
295 |
222 |
268 |
8 |
22 |
3 |
24 |
21 |
|
250 |
390 |
350 |
273 |
320 |
12 |
22 |
3 |
26 |
23 |
|
300 |
440 |
400 |
325 |
370 |
12 |
22 |
4 |
28 |
24 |
|
350 |
500 |
460 |
377 |
430 |
16 |
22 |
4 |
28 |
24 |
|
400 |
565 |
515 |
426 |
482 |
16 |
26 |
4 |
30 |
26 |
|
450 |
615 |
565 |
480 |
532 |
20 |
26 |
4 |
30 |
26 |
|
500 |
670 |
620 |
530 |
585 |
20 |
26 |
4 |
32 |
28 |
|
600 |
780 |
725 |
630 |
685 |
20 |
30 |
5 |
36 |
31 |
|
800 |
1010 |
950 |
820 |
905 |
24 |
33 |
5 |
42 |
37 |
|
1000 |
1220 |
1160 |
1020 |
1110 |
28 |
33 |
5 |
48 |
43 |
|
1200 |
1455 |
1380 |
1222 |
1330 |
32 |
39 |
5 |
56 |
51 |
|
1400 |
1675 |
1590 |
1420 |
1530 |
36 |
45 |
5 |
65 |
60 |
