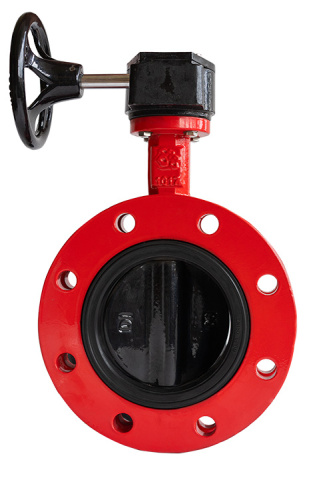

Затвор дисковый поворотный фланцевый РАШВОРК арт. 223 DN 50-1200

Наличие: В наличии

НАЗНАЧЕНИЕ:

Затворы дисковые поворотные применяются в системах тепло-, водоснабжения, пожаротушения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство.

В зависимости от применяемых материалов затворы дисковые поворотные могут использоваться для питьевой и технической воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, нейтральных сред, таких как воздух и азот.

РАБОЧИЕ ПАРАМЕТРЫ:

Номинальный диаметр, мм: DN 50-1200
Номинальное давление, бар: PN 10/16
Климатическое исполнение: УХЛ 3.1, 4, 4.1, 4.2, 5 (для затвора с рукояткой); УХЛ 3.1, 4, 4.1, 4.2 (для затвора с редуктором); по ГОСТ 15150-69
Стандарты: ГОСТ 13547-2015 (ГОСТ 28908-91)
Класс герметичности: «А» по ГОСТ 9544 (ГОСТ 54808) Герметичность 1,1хPN, корпус 1,5xPN
Гидравлические испытания: по ГОСТ 9544-2015 и ГОСТ Р 33257-2015

ОБОЗНАЧЕНИЕ:

Артикул	223
Номинальный диаметр, DN	200 - 1200 мм
Номинальное давление, PN	10 бар
Материал корпуса	чугун GJS-400-15 (GGG40)
Материал диска	чугун GJS-400-15 (GGG40)
Седловое уплотнение	EPDM
T рабочая	-15..+95 ºC
T max (кратковременно)	-20..+110 ºC
Тип управления	рукоятка/червячный редуктор*
Покрытие	Чугунный корпус покрыт эпоксидным покрытием толщиной не менее 250 мкм
Покрытие	Чугунный диск покрыт эпоксидным покрытием толщиной не менее 400 мкм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

DN	Параметры, мм																Размеры фланца						Крут. момент Нм		Вес, кг
	A	B	C	E	ØQ	L	ØD	Ød	HxH	4-Ødo	F	ØO	h	n- Ødo	ØK	T	ØPCD		N-ØPo		ØP		Крут. момент Нм
	A	B	C	E	ØQ	L	ØD	Ød	HxH	4-Ødo	F	ØO	h	n- Ødo	ØK	T	PN 10	PN 16	PN 10	PN 16	PN 10	PN 16	PN 10	PN 16
50	67	110	30	108	146	150	90	70	9x9	10	-	-	-	-	-	-	125		4-19		165		9	16	9,17
65	74	126	30	112	146	150	90	70	9x9	10	-	-	-	-	-	-	145		4-19		185		14	22	11,88
80	82	133	30	114	146	150	90	70	9x9	10	-	-	-	-	-	-	160		8-19		200		22	32	13,36
100	100	147	30	127	146	150	90	70	11x11	10	-	-	-	-	-	-	180		8-19		220		40	50	15,34
125	112	160	30	140	146	150	90	70	14x14	10	-	-	-	-	-	-	210		8-19		250		60	75	19,51
150	134	180	30	140	146	150	90	70	14x14	10	-	-	-	-	-	-	240		8-23		285		78	108	24,2
200	159	204	40	152	280	220	125	102	17x17	4-12	66	-	-	-	-	-	295		8-23	12-23	340		130	220	32,7
250	195	245	40	165	280	220	125	102	22x22	4-12	66	-	-	-	-	-	350	355	12-23	12-28	395	405	252	300	48
300	220	270	45	178	280	210	150	125	22x22	4-14	77	-	-	-	-	-	400	410	12-23	12-28	445	460	354	410	66
350	282	315	45	190	280	210	150	125	22x22	4-14	77	-	-	-	-	-	460	470	16-23	16-28	505	520	560	636	93
400	390	305	52	216	385	240	197	140	27x27	4-18	107	-	-	-	-	-	515	525	16-28	16-31	565	580	750	987	136
450	420	332	52	222	285	255	197	140	32x32	4-18	174	-	-	-	-	-	565	585	20-28	20-31	615	640	1011	1230	178
500	470	362	65	229	285	255	197	140	32x32	4-18	174	-	-	-	-	-	620	650	20-28	20-34	670	715	1355	1600	199
600	540	415	70	267	285	280	276	165	36x36	4-22	212	-	-	-	-	-	725	770	20-31	20-37	780	840	1800	2400	265
700	585	515	100	292	384	336	300	254	-	-	234	60	18	8-18	200	6	840		24-31	24-37	895	910	3000	3970	340
800	640	565	110	318	384	336	300	254	-	-	234	60	18	8-18	200	6	950		24-34	24-41	1015	1025	4410	5300	480
900	680	605	118	330	384	357	300	254	-	-	247	72	20	8-18	200	6	1050		28-34	28-41	1115	1125	7800	9050	610
1000	760	685	142	410	384	357	300	254	-	-	247	80	22	8-18	200	6	1160	1170	28-37	28-44	1230	1255	9090	10500	820
1200	880	790	154	470	429	450	350	298	-	-	295	100	28	8-22	230	6	1380	1390	32-41	32-50	1455	1485	10060	12000	1350
