Дисковые поворотные FAF (Турция)

Наличие: В наличии

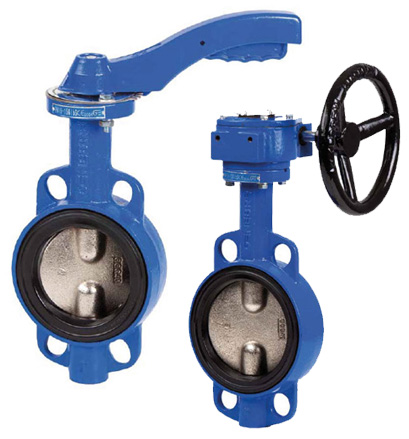

Затвор FAF 3500 дисковый поворотный типа «баттерфляй» – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Техническое описание:

Дисковый поворотный затвор с ручкой, межфланцевый
Корпус выполнен из чугуна марки GG-20. Может быть установлен между
Фланцами ANSI 150 и DIN PN 10/16.Уплотнение корпуса -EPDM .
Диск выполнен из чугуна марки GGG-40.Возможeн монтаж привода согласно
нормам ISO 5211 – DIN 3337
Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
Окрашен методом эпоксидного напыления
Максимальная рабочая температура 120 ºC

Материалы основных деталей:

Корпус: Чугун GG-20
Шток: Нержавеющая сталь AISI 416
Шарнир: Нержавеющая сталь AISI 416
Диск: Чугун марки GGG-40
Заглушка: Нержавеющая сталь AISI 420
Седло: EPDM
Втулка: Карбонизированный тефлон
Уплотнение штока: Карбонизированный тефлон
Уплотнительное кольцо: Нитрил
Шайба: Бронза
Стопорное кольцо: Сталь

Затвор дисковый FAF3500 размеры:
Диаметр	L	A1	A2	D	P	Вес (кг)
50	43	200	75	90	270	4,20
65	46	200	85	90	270	4,80
80	52	200	100	90	270	5,55
100	56	220	120	90	270	6,80
125	56	250	125	125	270	8,75
150	60	250	150	125	300	11,15
200	68	300	150	125	300	16,60
250	78	330	200	150	300	23,45
300	78	360	250	150	*	44,50
350	78	390	260	175	*	61,00
400	102	420	300	175	*	82,00
450	114	445	330	175	*	136,00
