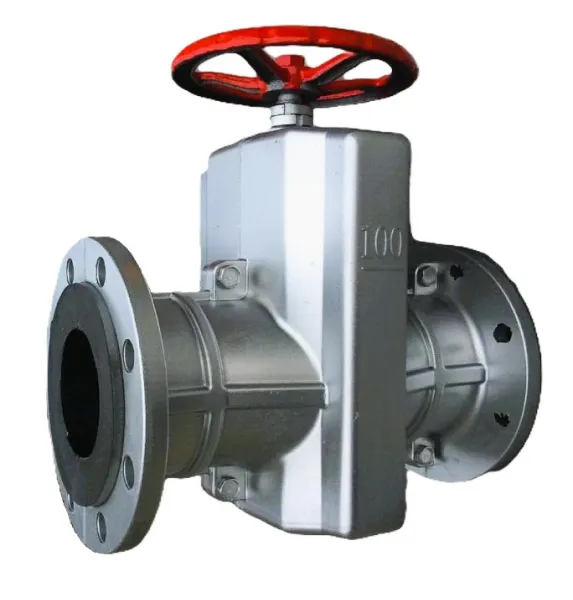

Задвижка алюминиевая 33а17р (шланговая)
.webp)
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Шланговая задвижка 33а17р применяется применяется в качестве запорного устройства на трубопроводах по транспортировке жидких, вязких и пульпообразных сред
Условный проход: Ду от 25 до 600 мм.
Рабочая среда: жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты. (в зависимости от материала патрубка)
Класс герметичности: А по ГОСТ 9544-2015
Рабочее давление: Ру6; Ру10.
Рабочая температура: до +180°С (в зависимости от материала патрубка)
Климатическое исполнение: У1 по ГОСТ 15150-69
Тип управления: ручное (маховик); электропривод; пневмопривод.
Присоединение: фланцевое
Материалы:
- Корпус: Алюминиевый сплав
- Эластомерный патрубок: натуральный каучук (НК, NR); бутадиен-нитрильный (СКН, NBR); этилен-пропиленовый (СКЭПТ, EPDM).
- Шпиндель: Углеродистая сталь
Основные технические параметры задвижки шланговой алюминиевой:
|
Тип и номинальный диаметр Ду, мм
|
L, мм
|
L1, мм
|
H, мм
|
ØD, мм
|
ØK, мм
|
n-ØL, мм
|
Вес, кг
|
|
Задвижка 33а17р Dn25
|
142
|
124
|
150
|
115
|
85
|
4 X 14
|
2,6
|
|
Задвижка 33а17р Dn32
|
160
|
145
|
174
|
135
|
100
|
4 X 18
|
3,3
|
|
Задвижка 33а17р Dn40
|
180
|
157
|
186
|
145
|
110
|
4 Х 18
|
4,3
|
|
Задвижка 33а17р Dn50
|
210
|
160
|
205
|
160
|
125
|
4 Х 18
|
5,1
|
|
Задвижка 33а17р Dn65
|
250
|
199
|
238
|
180
|
145
|
4 Х 18
|
7,9
|
|
Задвижка 33а17р Dn80
|
300
|
222
|
241
|
195
|
160
|
4 Х 18
|
8,7
|
|
Задвижка 33а17р Dn100
|
350
|
250
|
301
|
215
|
180
|
8 X 18
|
11,6
|
|
Задвижка 33а17р Dn125
|
440
|
318
|
360
|
245
|
210
|
8 X 18
|
22,1
|
|
Задвижка 33а17р Dn150
|
495
|
350
|
405
|
280
|
240
|
8 X 2 3
|
29
|
|
Задвижка 33а17р Dn200
|
645
|
446
|
545
|
335
|
295
|
8 Х 2 3
|
51
|
|
Задвижка 33а17р Dn250
|
790
|
516
|
632
|
395
|
350
|
12 Х 2 3
|
89
|
|
Задвижка 33а17р Dn300
|
935
|
562
|
741
|
445
|
400
|
12 Х 2 3
|
111
|
Характеристики
| Проход условный, Ду, мм | 25-600 |
| Давление рабочее, Ру, МПа (кгс/см2) | 0,6 (6), 1,0 (10) |
| Температура рабочей среды не более, °С: | до +180°С (в зависимости от материала патрубка) |
| Присоединение | фланец/фланец |
| Рабочая среда | жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты. (в зависимости от материала патрубка) |
| Материал корпуса | Алюминий |
