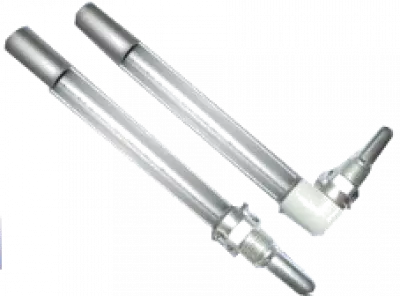

Оправа к термометру ТТЖ-М
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Оправа предназначена для монтажа на трубопроводе и защиты от механических повреждений стеклянного корпуса термометров.
Корпус оправы, имеющий смотровое окно, с помощью двух винтов монтируется в нижнюю часть. Нижняя часть оправы имеет метрическую резьбу. Детали оправы взаимозаменяемы. Для монтажа оправы на трубопроводе используются бобышки. Оправа имеет защитное антикоррозийное покрытие.
Техническое описание:
- Рабочая среда: вода, пар и неагрессивные жидкости.
- Номинальное давление: PN =6,3 (63) МПа
- Материал корпуса: сталь с защитным антикоррозийным покрытием
- Присоединение к трубопроводу: резьбовое при помощи бобышки
| Прямое | Угловое |
 |
 |
|
Оправа к термометру ТТЖ-М размеры: |
||
|
Модификация |
Длина нижней части, мм |
Вес, кг |
|

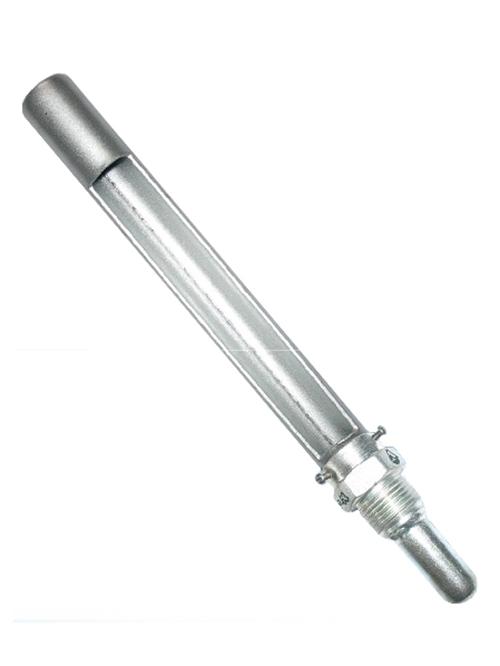

Оправа для термометра прямая L=66 |
66 |
0,37 |
|
Оправа для термометра прямая L=103 |
103 |
0,39 |
|
Оправа для термометра прямая L=163 |
163 |
0,47 |

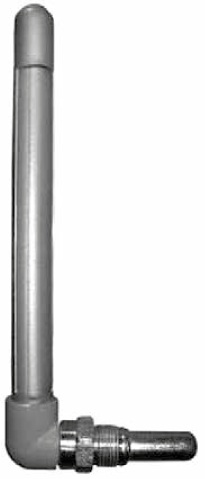

| Оправа для термометра угловая L=103 |
103 |
0,44 |
|
Оправа для термометра угловая L=160 |
160 |
0,46 |
