Купить ИФС-Ф - Изолирующее фланцевое соединение неразборное в интернет-магазине CMF AEngine

Давление: Ру 1,6 МПа
Электрическое сопротивление: при 1000В более 20 МОм.
Конструкционное исполнение: неразборное, неремонтируемое.
Присоединение: фланцевое.
Применение: для газопроводов.
Требования по эксплуатации: обслуживания не требует.
Материал корпуса: круг ГОСТ 1050-2013 сталь 20, труба толстостенная ГОСТ 8732-78 сталь 20.
Материал патрубков: труба ВГП ГОСТ 3262-75, труба э/c ГОСТ 10704-91.
Материал изолятора: полиэфирная смола; армирующий материал-ЛЭС.
Дополнительные требования: наличие внешнего изолятора.
Материал внешнего изолятора: полиэфирная смола, армирующий материал – волокно базальтовое.
Рабочая температура: от -40 до +60С°.
Дополнительные сведения: фланцы тип 01 плоские стальные под приварку по ГОСТу 33259-2015.
Изделия окрашиваются краской НЦ-132 (золотисто-желтого цвета), способ окраски пульверизатором с естественной сушкой.
Каждое изделие имеет заводской номер, нанесенный ударно-точечным способом.

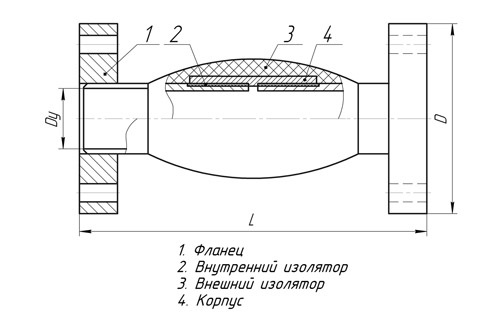

Обозначение	Dy	D	L
ИФС-Ф-15	15	95	118
ИФС-Ф-20	20	105	122
ИФС-Ф-25	25	115	126
ИФС-Ф-32	32	135	156
ИФС-Ф-40	40	145	160
ИФС-Ф-50	50	160	168
ИФС-Ф-65	65	180	178
ИФС-Ф-80	80	195	182
ИФС-Ф-100	100	215	182
ИФС-Ф-125	125	245	186
ИФС-Ф-150	150	280	206
ИФС-Ф-200	200	335	450
ИФС-Ф-250	250	405	530
ИФС-Ф-300	300	460	630

Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Температура рабочей среды не более, °С:	-40....+60°C
Присоединение	фланцевое
Рабочая среда	газ

ИФС-Ф - Изолирующее фланцевое соединение неразборное

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
