ИФС исполнение 3 - Изолирующее соединение фланцевое двухсоставное с патрубками под приварку
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Давление: Ру 1,6 МПа
Электрическое сопротивление: при 1000В более 20 МОм.
Конструкционное исполнение: разборное, ремонтируемое.
Присоединение: под приварку.
Применение: для газопроводов.
Материал прокладки: фторопласт.
Материал втулки: полиамид ПА-6 ГОСТ 10589-2016.
Материал патрубков: труба ВГП ГОСТ 3262-75, труба э/c ГОСТ 10704-91.
Рабочая температура: от -40 до +60С°.

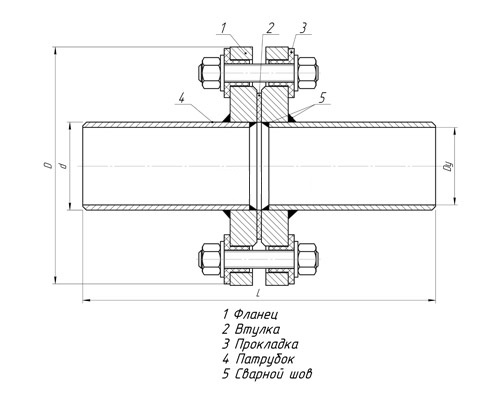

Дополнительные сведения: состоит из двух фланцев по ГОСТ 33259-2015 с приваренными патрубками. Исполнение 3 - модификация изолирующего соединения разъёмного двухсоставного фланцевого с патрубками под приварку, с фланцами типа 01 плоскими стальными под приварку по ГОСТу 33259-2015.
Изделия окрашиваются краской НЦ-132 (золотисто-желтого цвета), способ окраски пульверизатором с естественной сушкой. Концы патрубков свободны от краски на расстоянии 20мм и разделаны под сварку по ГОСТ 34094-2017.
Каждое изделие имеет заводской номер, нанесенный ударно-точечным способом.
| Обозначение | Dy | d | L | D |
| ИФС исп.3 - 15 | 15 | 22 | 450 | 95 |
| ИФС исп.3 - 20 | 20 | 27 | 450 | 105 |
| ИФС исп.3 - 25 | 25 | 34 | 450 | 115 |
| ИФС исп.3 - 32 | 32 | 42 | 450 | 135 |
| ИФС исп.3 - 40 | 40 | 48 | 450 | 145 |
| ИФС исп.3 - 50 | 50 | 57 | 450 | 160 |
| ИФС исп.3 - 65 | 65 | 76 | 450 | 180 |
| ИФС исп.3 - 80 | 80 | 89 | 450 | 195 |
| ИФС исп.3 - 100 | 100 | 108(114) | 450 | 215 |
| ИФС исп.3 - 125 | 125 | 133 | 450 | 245 |
| ИФС исп.3 - 150 | 150 | 159(168) | 500 | 280 |
| ИФС исп.3 - 200 | 200 | 219 | 530 | 335 |
| ИФС исп.3 - 250 | 250 | 273 | 530 | 405 |
| ИФС исп.3 - 300 | 300 | 325 | 530 | 460 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Рабочая среда | газ |
| Вид | Под приварку |
