Задвижка полнопроходная с обрезиненным клином предназначена для полного открытия или закрытия среды в трубопроводе. Применяется для систем водоснабжения, теплоснабжения (кроме прямых (подающих) линий), систем кондиционирования, сточных вод, пищевой промышленности. Конструкция задвижки позволяет использовать её в системах канализации.

Материалы основных деталей:

Корпус, крышка: Чугун GJS-500-7 (GGG50)
Клин: высокопрочный Чугун GJS-500-7 (GGG50), полностью вулканизирован EPDM
Шток, кольцевая прокладка: нерж. сталь AISI 420(20х13)
Уплотнение крышки корпуса, кольцевое употнение, сальник,: EPDM/NBR
Шпонка: углеродистая сталь
ISO-фланец F 25

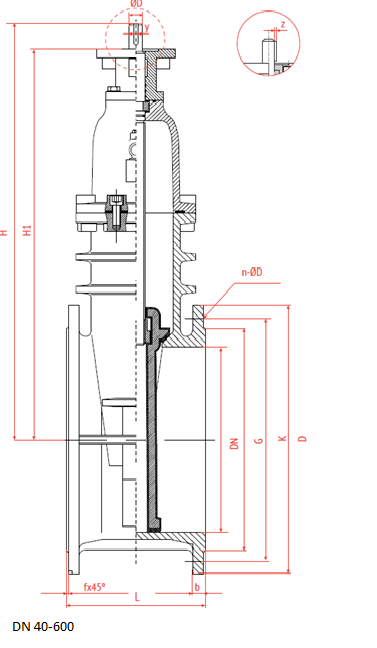

DN	L (F4)	H	H1	D PN10	D PN16	K PN10	К PN16	G PN10	G PN16	f	b
40	140	230	163	150	150	110	110	84	84	3	19
50	150	236	170	165	165	125	125	99	99	3	19
65	170	258	206	185	185	145	145	118	118	3	19
80	180	289	220	200	200	160	160	132	132	3	19
100	190	319	251	220	220	180	180	156	156	3	19
125	200	361	294	250	250	210	210	184	184	3	19
150	210	398	331	285	285	240	240	211	211	3	19
200	230	492	408	340	340	295	295	266	266	3	20
250	250	571	497	405	405	350	355	319	319	3	22
300	270	663	584	460	460	400	410	370	370	4	24,5
350	290	800	775	520	520	460	470	429	429	4	26,5
400	310	880	842	580	580	515	525	480	480	4	28
450	330	958	910	640	640	565	585	530	548	4	30
500	350	1004	1024	715	715	620	650	582	609	4	31,5
600	390	1157	1177	780	840	725	770	682	720	5	36

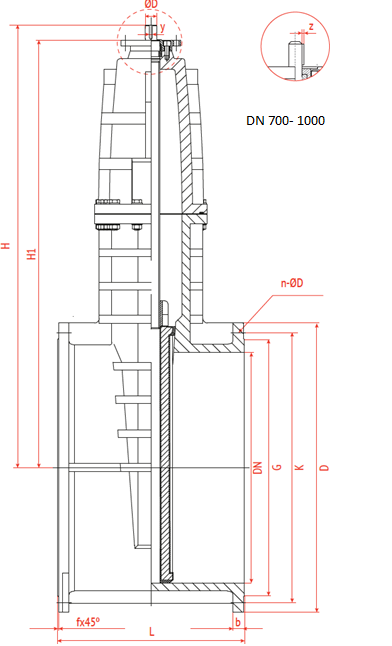

DN 700-1000 мм

DN	L (F4)	H	H1	D PN10/16	K PN10	K PN16	G PN10/PN16	f	b	n-d PN10	n-d PN16	кол-во оборотов	Крут. Момент	Вес,, кг
700	430	1532	1468	910	840	794	794	5	39,5	24-31	24-37	78	700	820,4
800	470	1705	1640	1025	950	901	901	5	43	24-34	24-41	89	800	1130,4
900	510	1800	1735	11125	1050	1101	11011	5	46,5	28-34	28-41	101	900	1580,4
1000	550	1918	1853	1255	1160	1112	1112	5	50	28-37	28-44	1112	1000	2980,4

Проход условный, Ду, мм	40-600, 700-1000
Давление рабочее, Ру, МПа (кгс/см2)	1,0 (10), 1,6 (16)
Температура рабочей среды не более, °С:	+120°С (кратковременно)

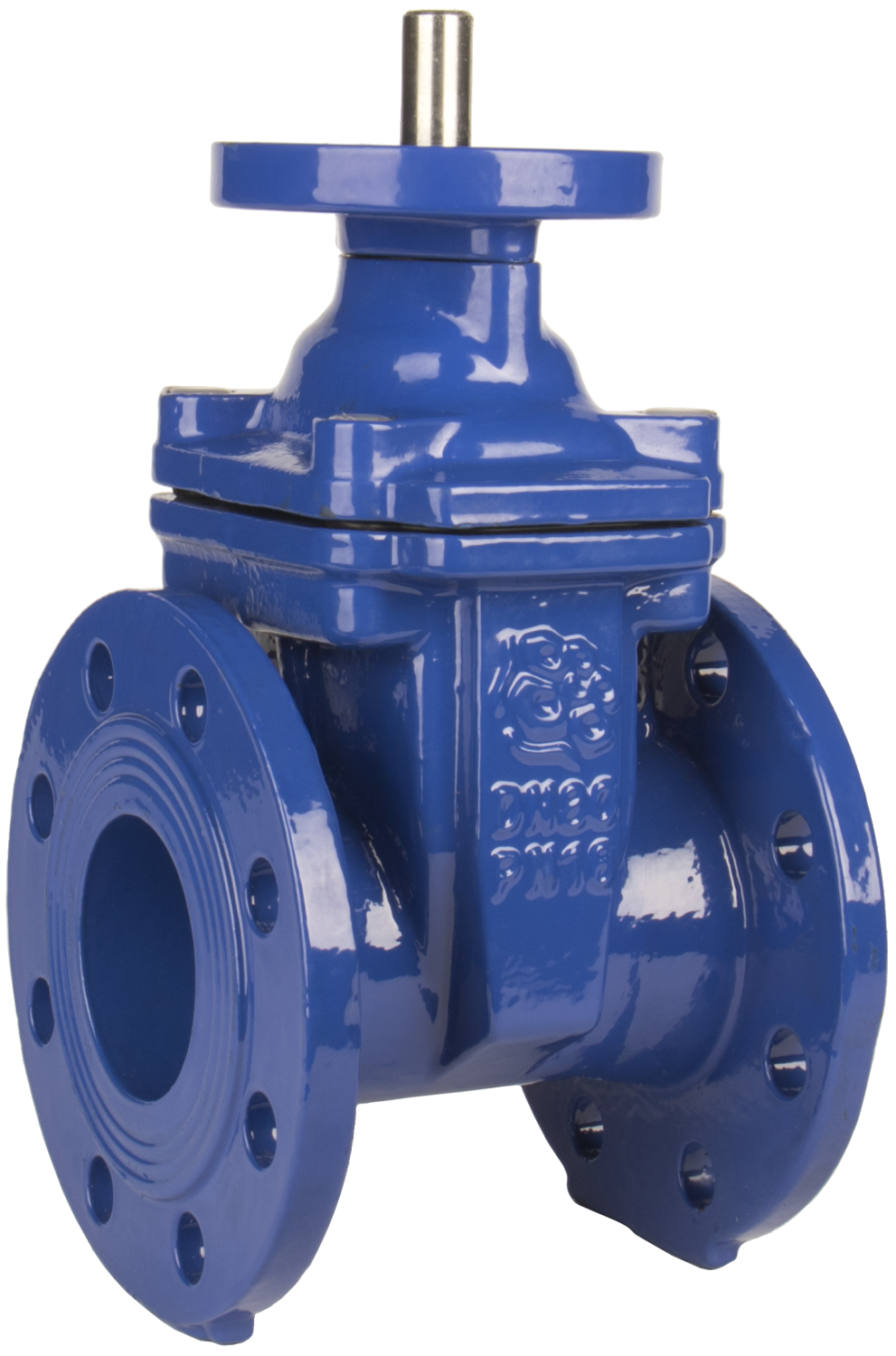

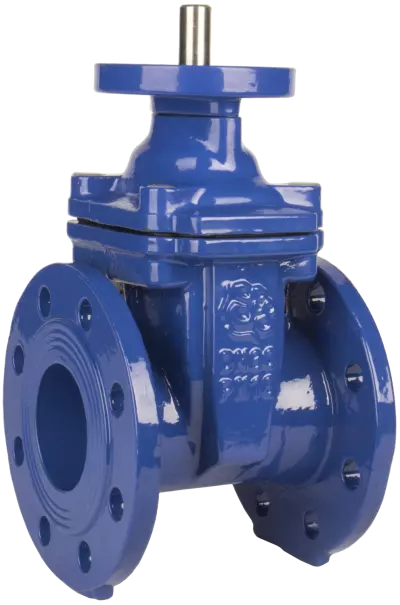

Задвижка с обрезиненным клином чугунная Рашворк 103 PN16 с ISO-фланцем
