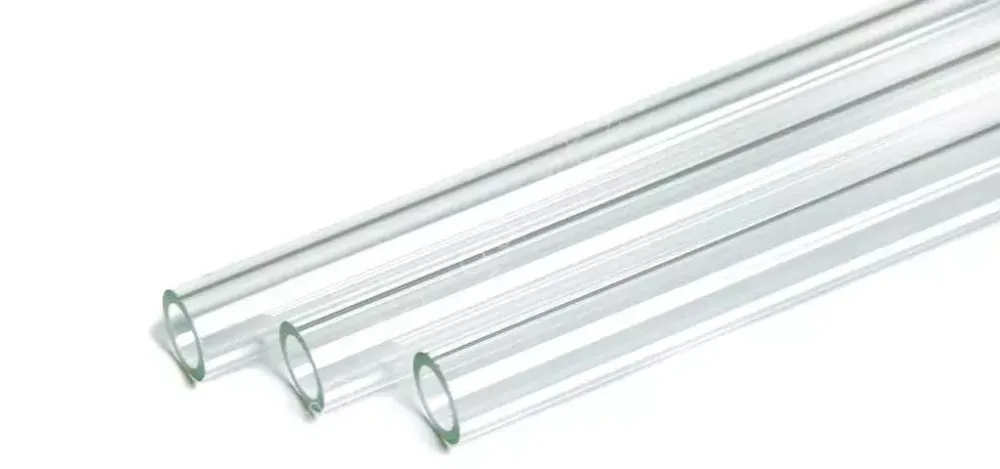

Трубка кварцевая водоуказательная

Наличие: В наличии

Кварцевая трубка из прозрачного кварцевого стекла используется как водомерная трубка (для замера уровня жидкости), как нагревательная трубка (для изготовления электронагревательных приборов), для различных приборов и аппаратов. Кварцевая трубка является термостойкой и предназначена для работы при температуре до 1250 градусов Цельсия.

Трубка кварцевая (трубка из кварцевого стекла) выпускается согласно ОСТ2142-90 и ТУ 21-54598235-560-2001. Кварцевые трубки, предназначенные для установки в кранах запорных устройств указателей уровня жидкостей, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см2. Концы трубок до установки обрезают и шлифуют.

При заказе прсим указывать длинну и толщину стенки.

Таблица основных размеров кварцевых трубок:

Марка/размер (наружный диаметр х толщина стенки х длина), мм	Масса, кг	δ, мм
Трубка кварцевая 4х1х1000	0,021
Трубка кварцевая 5х1х1000	0,027	± 0,2-0,5
Трубка кварцевая 6х1х1000	0,035	± 0,2-0,5
Трубка кварцевая 7х1х1000	0,042
Трубка кварцевая 8х1х1000	0,049	± 0,2-0,7
Трубка кварцевая 10х1х1000	0,062
Трубка кварцевая 10х1,5х1000	0,088
Трубка кварцевая 10х2х1000	0,111	± 0,3-1,0
Трубка кварцевая 10х2х1500	0,167	± 0,3-1,0
Трубка кварцевая 10х2х2000	0,222
Трубка кварцевая 12х2х1000	0,139	± 0,4-1,2
Трубка кварцевая 12х2х1500	0,25	± 0,4-1,2
Трубка кварцевая 12х2х2000	0,278
Трубка кварцевая 12х3х1000	0,187
Трубка кварцевая 12х3,5х1000	0,206	± 0,4-1,2
Трубка кварцевая 14х2х1000	0,155	± 0,4-1,2
Трубка кварцевая 14х2х1500	0,17	± 0,4-1,2
Трубка кварцевая 14х2х2000	0,333	± 0,4-1,2
Трубка кварцевая 14х3х1000	0,229
Трубка кварцевая 15х1х1000	0,097
Трубка кварцевая 16х2х1000	0,19	± 0,4-1,3
Трубка кварцевая 16х2х1500	0,3	± 0,4-1,3
Трубка кварцевая 16х2х2000	0,4	± 0,4-1,2
Трубка кварцевая 16х3х1000	0,271
Трубка кварцевая 16х3х1500	0,45	± 0,4-1,3
Трубка кварцевая 18х2х1000	0,235	± 0,5-1,5
Трубка кварцевая 18х2х1500	0,35	± 0,5-1,5
Трубка кварцевая 18х2х2000	0,53	± 0,5-1,5
Трубка кварцевая 18х3х1000	0,312
Трубка кварцевая 18х3х1500	0,468
Трубка кварцевая 18х3х2000	0,625
Трубка кварцевая 20х2х1000	0,25	± 0,5-1,5
Трубка кварцевая 20х2х1500	0,425	± 0,5-1,5
Трубка кварцевая 20х2х2000	0,5
Трубка кварцевая 20х2,5х2000	0,607
Трубка кварцевая 20х2х3000	0,97	± 0,5-1,5
Трубка кварцевая 20х3х1000	0,354
Трубка кварцевая 20х3х1500	0,531
Трубка кварцевая 20х3х2000	0,708	± 0,5-1,5
Трубка кварцевая 20х3х2500	0,887	± 0,5-1,5
Трубка кварцевая 22х2х1000	0,278
Трубка кварцевая 22х2х2000	0,555
Трубка кварцевая 22х2х1500	0,416	± 0,6-1,5
Трубка кварцевая 22х3х1000	0,396
Трубка кварцевая 24х2х1000	0,305
Трубка кварцевая 24х3х1000	0,437
Трубка кварцевая 25х2х1000	0,319
Трубка кварцевая 25х3х1000	0,458
Трубка кварцевая 25х4х1000	0,583
Трубка кварцевая 25х2х1500	0,479	± 0,6-1,5
Трубка кварцевая 26х1,5х1000	0,255
Трубка кварцевая 26х2х1000	0,333
Трубка кварцевая 27х2х1000	0,347
Трубка кварцевая 27х3х2000	0,999
Трубка кварцевая 28х2х1000	0,361
Трубка кварцевая 28х2х1500	0,541
Трубка кварцевая 28х3х1000	0,521
Трубка кварцевая 30х2х1000	0,398
Трубка кварцевая 30х2х1500	0,98	± 0,7-3,0
Трубка кварцевая 30х2,5х2000	0,98	± 0,7-3,0
Трубка кварцевая 30х3х2000	0,124
Трубка кварцевая 32х3х1000	0,604
Трубка кварцевая 33х3-1500	0,937
Трубка кварцевая 33х3-1700	1,062
Трубка кварцевая 34х2х1000	0,444
Трубка кварцевая 34х2х1500	0,666
Трубка кварцевая 34х3-1500	0,968
Трубка кварцевая 34х3-1700	1,097
Трубка кварцевая 35х2х1000	0,458
Трубка кварцевая 35х2-1225	0,561
Трубка кварцевая 36х3х2000	1,374
Трубка кварцевая 38х2х1000	0,5
Трубка кварцевая 38х3х1000	0,729
Трубка кварцевая 40х3х1000	0,725	± 0,7-3,0
Трубка кварцевая 40х3х1500	1,2	± 0,7-3,0
Трубка кварцевая 40х3х2000	2	± 0,7-3,0
Трубка кварцевая 42х2,5х1000	0,675	± 0,7-3,0
Трубка кварцевая 42х2х2000	1,11	± 0,7-3,0
Трубка кварцевая 42х3х2000	2,1	± 0,7-3,0
Трубка кварцевая 45х3х1000	1	± 0,7-3,0
Трубка кварцевая 45х3х1500	1,4	± 0,7-3,0
Трубка кварцевая 45х3х2000	2	± 0,7-3,0
Трубка кварцевая 50х2х1000	0,666
Трубка кварцевая 50х2х1500	1,24	± 1,1-3,5
Трубка кварцевая 50х3х1000	0,979
Трубка кварцевая 50х3х1500	1,24	± 1,1-3,5
Трубка кварцевая 60-63х3-4х1000	1,638
Трубка кварцевая 63х2,5х1500	1,575
Трубка кварцевая 64х2,5х1500	1,601
Трубка кварцевая 65х3-2000	2,58	± 1,1-3,5
Трубка кварцевая 66х4х2000	4,23	± 1,1-3,5
Трубка кварцевая 70х3х1000	1,8	± 1,1-3,5
Трубка кварцевая 70-73х3-4х2480-2500	4,789
Трубка кварцевая 75х3-1000	1,499
Трубка кварцевая 80х3х1000	1,52	± 1,1-3,5
Трубка кварцевая 80х3-4-1300-1600	3,375
Трубка кварцевая 80х3-4-1800-1880	3,966
Трубка кварцевая 80х3-4-1900-1950	4,114
Трубка кварцевая 80х3-2000	3,206
Трубка кварцевая 80х4-2000	4,219
Трубка кварцевая 90х3х1000	1,811
Трубка кварцевая 100х3х1000	3,29	± 1,1-3,5
Трубка кварцевая 100х3х1500	3,02	± 1,1-3,5
Трубка кварцевая 100х4х2200	5,9	± 1,1-3,5
Трубка кварцевая 120х3х1000	2,436
Трубка кварцевая 120х3х2000	5	± 1,1-3,5
Трубка кварцевая 120х5х2000	7,98
Трубка кварцевая 130х4х1500	5,2	± 1,1-3,5
Трубка кварцевая 145х3х2000	5,913
Трубка кварцевая 145х4х2000	7,828
Трубка кварцевая 150х4х2200	9,4	± 1,1-3,5
Трубка кварцевая 170х4х2000	9,2	± 1,1-3,5
Трубка кварцевая 180х4х2000	9,8	± 1,1-3,5
Трубка кварцевая 220х4х2400	14,4	± 1,1-3,5
Трубка кварцевая 250х5х2000	17
