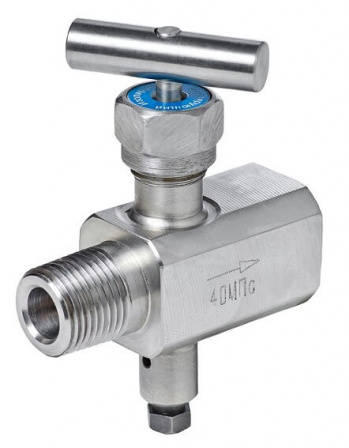

Блок клапанный БКН1

Наличие: В наличии

Блоки клапанные БКН1 предназначены для подключения к технологическому оборудованию датчиков избыточного, абсолютного давления, давления-разрежения, манометров, а также позволяют производить дренаж импульсной линии, сброс давления перед демонтажем прибора.

Присоединение к технологическому оборудованию

- внешняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель
- внутренняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель

Присоединительные резьбы к прибору внутренняя резьба М20*1,5; G1/2

Класс герметичности А по ГОСТ Р 54808-2011

Масса, не более 0,6 кг

Модельный ряд:

Тип и модель	Габаритный размер L, мм	Резьбовое соединение на входе среды	Резьбовое соединение на выходе среды	Дренаж / контроль (только для БКН2)
БКН1-00	70	Внешняя M20*1,5 с конусом под сферический ниппель	Внутренняя резьба М20*1,5 под плоский ниппель	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-01	73	Внешняя M20*1,5 с конусом под сферический ниппель	Внешняя резьба К1/2	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-02	68	Внешняя M20*1,5 с конусом под сферический ниппель	Внешняя резьба К1/4	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-03	73	Внешняя резьба К1/2	Внутренняя резьба М20*1,5	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-04	68	Внешняя резьба К1/4	под плоский ниппель	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-05	75	Внутренняя резьба К1/2		Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-06	68	Внутренняя резьба К1/4		Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-07	68	Внешняя M20*1,5 с конусом под сферический ниппель		Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-08	75	Внешняя резьба М20*1,5 под плоский ниппель		Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-09	71	Внешняя M20*1,5 с конусом под сферический ниппель	Внешняя резьба К1/2	Внешняя M20*1,5 с конусом под сферический ниппель
БКН1-10	92	Внешняя резьба М20*1,5 под плоский ниппель	Ниппель плоский с накидной гайкой М20*1,5	Внешняя резьба М20*1,5 под плоский ниппель
БКН1-11	80	Внешняя резьба М20*1,5 под плоский ниппель	Внешняя резьба М20*1,5 под плоский ниппель
БКН1-12	70	Внутренняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба М20*1,5 под плоский ниппель
БКН1-13	80	Внешняя резьба К1/2	Внутренняя резьба К1/2
БКН1-14	75	Внешняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба G1/2
БКН1-15	82	Внешняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба К1/2	Внешняя резьба М20*1,5 под плоский ниппель
БКН1-16	76	Внешняя резьба К1/2	Внешняя резьба К1/2
БКН1-17	78	Внутренняя резьба 1/2NPT	Внешняя резьба 1/2NPT
БКН1-18	73	Внешняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба К1/4
БКН1-19	90	Внешняя резьба К1/2	Ниппель плоский с накидной гайкой М20*1,5
БКН1-20	92	Внутренняя резьба К1/2	Ниппель плоский с накидной гайкой М20*1,5
БКН1-22	80	Внутренняя резьба 1/2NPT	Внутренняя резьба 1/2NPT	-
БКН1-23	80	Внешняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба 1/2NPT	-
БКН1-24	70	Внутренняя резьба G1/2	Внутренняя резьба G1/2	Внешняя резьба М20*1,5
БКН1-25	94	Ниппель плоский с накидной гайкой М20*1,5	Ниппель плоский с накидной гайкой М20*1,5	под плоский ниппель
БКН1-26	75	Внутренняя резьба М20*1,5	Внешняя резьба М20*1,5
БКН1-26	75	под плоский ниппель	под плоский ниппель
БКН1-27	87	Внутренняя резьба 1/2NPT	Ниппель плоский с накидной гайкой М20*1,5
БКН1-28	80	Внешняя M20*1,5 с конусом под сферический ниппель	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-29	66	Внешняя M20*1,5 с конусом под сферический ниппель	Внешняя M20*1,5 с конусом под сферический ниппель	Внешняя резьба М20*1,5 под плоский ниппель
БКН1-30	70	Внешняя резьба G1/2	Внутренняя резьба М20*1,5 под плоский ниппель
БКН1-31	70	Внешняя M22*1,5 с конусом под сферический ниппель	Внешняя M22*1,5 с конусом под сферический ниппель	-
БКН1-32	80	Внешняя резьба 1/2NPT	Внутренняя резьба 1/2NPT	-
БКН1-34	76	Внешняя резьба М20*1,5 под плоский ниппель	Внешняя резьба 1/2NPT	-
БКН1-35	73	Внешняя резьба 1/2NPT	Внутренняя резьба М20*1,5 под плоский ниппель
БКН1-36	70	Внешняя резьба G1/2	Внутренняя резьба G1/2	Внешняя резьба М20*1,5 под плоский ниппель
БКН1-37	78	Внешняя резьба К1/2	Внешняя резьба М20*1,5 под плоский ниппель	-
БКН1-39	80	Внутренняя резьба К1/2	Внутренняя резьба 1/2NPT	-
БКН1-42	92	Внешняя резьба 1/2NPT	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-44	87	Внешняя резьба G1/2	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-45	82	Внешняя резьба М20*1,5 под плоский ниппель	Внутренняя резьба М20*1,5 под плоский ниппель	-
БКН1-50	70	Внутренняя резьба G1/2	Внешняя резьба G1/2	-
БКН1-58	84	Внутренняя резьба М20*1,5 под плоский ниппель	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-66	73	Внутренняя резьба М20*1,5 под плоский ниппель	Внешняя резьба 1/2NPT	-
БКН1-73	70	Внутренняя резьба G1/2	Внутренняя резьба М20*1,5 под плоский ниппель	-
БКН1-74	66	Внутренняя резьба Rc1/4	Внутренняя резьба Rc1/4	-
БКН1-75	82	Внутренняя резьба Rc1/4	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-76	65	Внешняя резьба R1/4	Внутренняя резьба Rc1/4	-
БКН1-77	80	Внутренняя резьба Rc1/2	Внутренняя резьба Rc1/2	-
БКН1-83	66	Внешняя резьба 1/4-18NPT	Внутренняя 1/4-18NPT	-
БКН1-84	97	Внешняя резьба R1/2	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-85	87	Внутренняя резьба G1/2	Ниппель плоский с накидной гайкой М20*1,5	-
БКН1-88	80	Внутренняя резьба К1/2	Ниппель с накидной гайкой М20*1,5	-
БКН1-91	97	Ниппель с накидной гайкой М20*1,5	Ниппель с накидной гайкой G1/2	-

Характеристики

Давление рабочее, Ру, МПа (кгс/см2)	4,0 (40)
Температура рабочей среды не более, °С:	-50 до +60 оС, +150°С
Материал корпуса	Нержавеющая сталь 12Х18Н10Т
