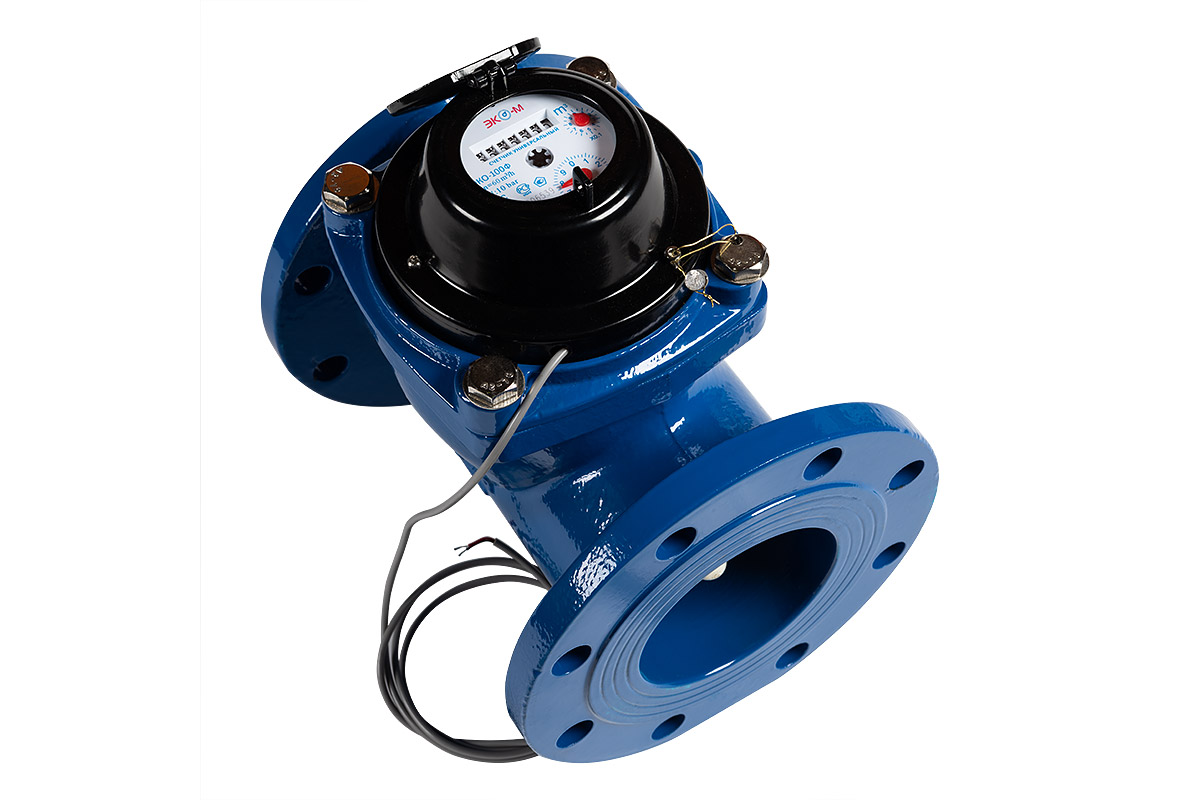

Счетчик холодной воды Фланцевый Импульсный

Наличие: В наличии

Счетчики воды турбинные универсальные ИМПУЛЬСНЫЕ предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,6 МПа(16 кгс/см2).

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Технические характеристики:

Строительная длинна мм	200	200	225	250	250
Расход воды Qmin, м3/час: Класс В/ Класс А	0,45/1,2	0,75/2,0	1,2/3,2	1,8/4,8	4,5/12
Расход воды Qn, м3/час	15,0	25,0	40,0	60,0	100
Расход воды Qmax, м3/час	30,0	50,0	80,0	120,0	200
Емкость индикаторного устройства, м3	9999999	9999999	9999999	9999999	9999999
Цена наименьшего деления индикаторного устройства, м3	0,001	0,001	0,001	0,001	0,001
Диапазон рабочих температур для учета воды	5 до 40°С	5 до 40°С	5 до 40°С	5 до 40°С	5 до 40°С
Максимальное рабочее давление воды не более, Мпа	1,6	1,6	1,6	1,6	1,6
Порог чувствительности, м3/ч	не более 0,5Qmin	не более 0,5Qmin	не более 0,5Qmin	не более 0,5Qmin	не более 0,5Qmin
Вес счетчика,кг	10,3	11,0	15,0	17,6	29,0

Характеристики

Проход условный, Ду, мм	50-150
Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Присоединение	фланцевое
Рабочая среда	Холодная вода
Материал корпуса	Чугун
