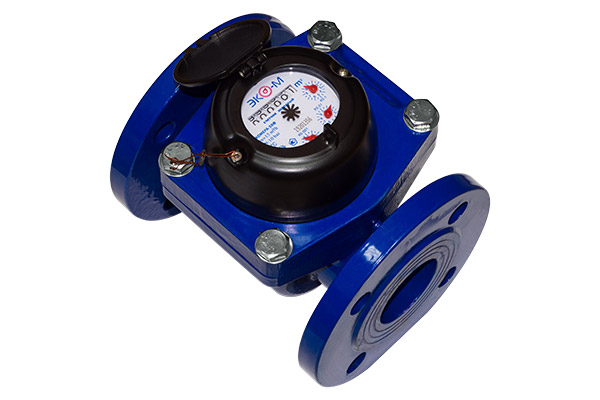

Счетчик холодной воды Фланцевый
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Счетчики воды турбинные предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,6МПа(16 кгс/см2).
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемогоизмерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом, смонтированные вместе).
Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.
Технические характеристики:
| Диаметр условного прохода Ду, мм | 50 | 65 | 80 | 100 | 150 |
| Строительная длинна мм | 200 | 200 | 225 | 250 | 250 |
| Расход воды Qmin, м3/час: Класс В/ Класс А | 0,45/1,2 | 0,75/2,0 | 1,2/3,2 | 1,8/4,8 | 4,5/12 |
| Расход воды Qn, м3/час | 15,0 | 25,0 | 40,0 | 60,0 | 100 |
| Расход воды Qmax, м3/час | 30,0 | 50,0 | 80,0 | 120,0 | 200 |
| Емкость индикаторного устройства, м3 | 9999999 | 9999999 | 9999999 | 9999999 | 9999999 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Диапазон рабочих температур для учета воды | 5 до 40°С | 5 до 40°С | 5 до 40°С | 5 до 40°С | 5 до 40°С |
| Максимальное рабочее давление воды не более, Мпа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Порог чувствительности, м3/ч | не более 0,5Qmin | не более 0,5Qmin | не более 0,5Qmin | не более 0,5Qmin | не более 0,5Qmin |
| Вес счетчика,кг | 10,3 | 11,0 | 15,0 | 17,6 | 29,0 |
| Проход условный, Ду, мм | 50-150 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Присоединение | фланцевое |
| Рабочая среда | Холодная вода |
| Материал корпуса | Чугун |
