С перевёрнутым стаканом ADCA

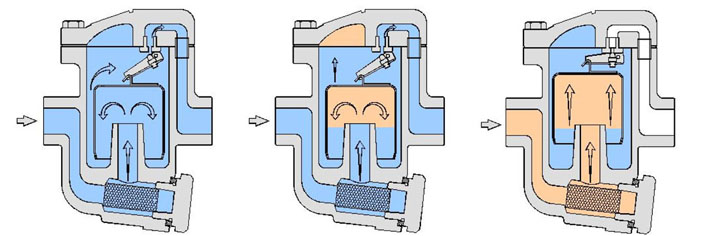

Принцип действия конденсатоотводчика с перевёрнутым стаканом основан на разности плотности пара и конденсата. Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном рычагом. Конденсат поступает через входное отверстие в нижней части конденсатоотводчика и в том случае когда корпус полностью заполнен конденсатом, удаляется через выпускной клапан в верхней части конденсатоотводчика. При поступлении в корпус конденсатоотводчика пара, он заполняет стакан, поднимая его вверх. При этом рычаг прижимает седло к выпускному клапану, блокируя выход из конденсатоотводчика. Постепенно пар в стакане конденсируется, поплавок опускается, открывая клапан и конденсат выходит из конденсатоотводчика. Вместе с паром в конденсатоотводчик могут попадать воздух и другие неконденсируемые газы, которые могут блокировать стакан (поплавок) в поднятом положении. Для их удаления в корпусе стакана предусмотрено выпускное отверстие.

Основные модели конденсатоотводчиков с перевёрнутым стаканом: IB12, IBB12, IB30S, IB30SS, IB35S, IB35SS.

Преимущества конденсатоотводчиков с перевёрнутым стаканом:

• простая, надежная конструкция,
• относительно устойчив к гидроударам,
• осуществление отвода воздуха

Недостатки конденсатоотводчиков с перевёрнутым стаканом:

• при установке вне отапливаемых помещений требуется защита от размораживания,
• при падении давления возможна потеря гидрозатвора,
• медленный отвод воздуха.
