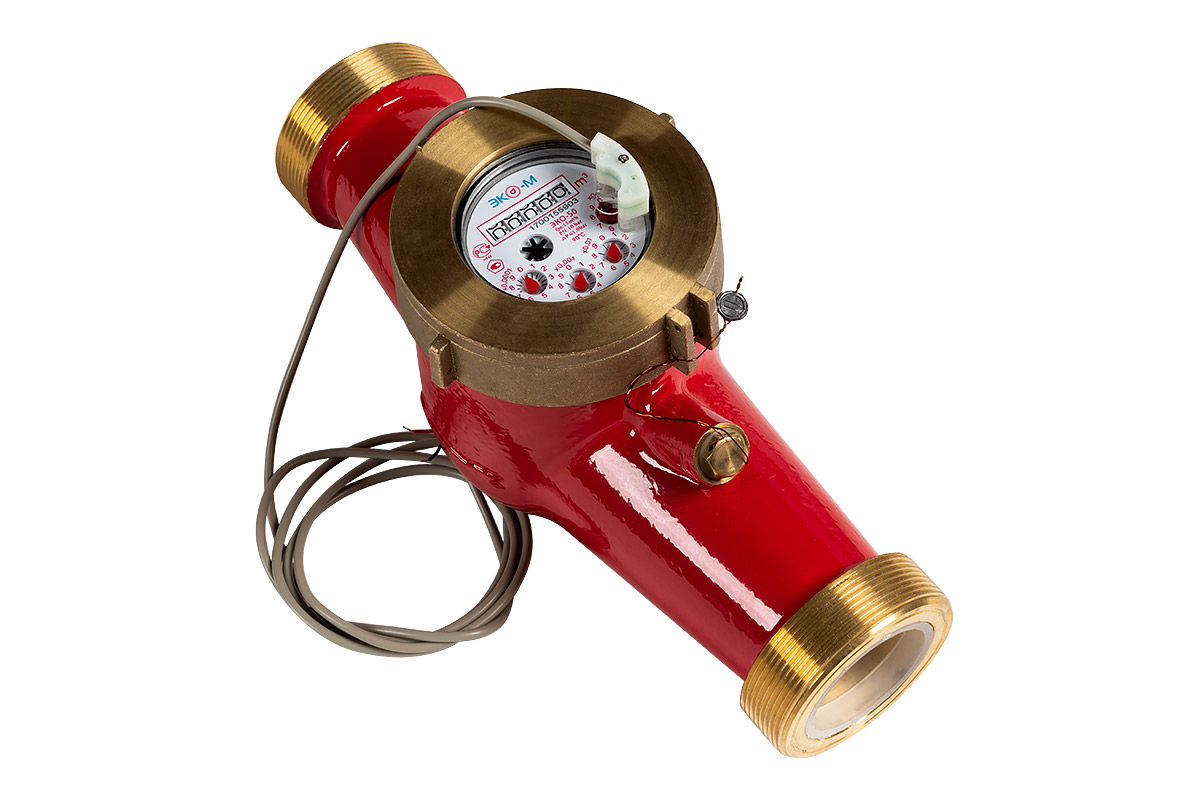

Водосчетчик универсальный импульсный (корпус латунь)

Наличие: В наличии

ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:

DN 25

100 ₽

DN 32

100 ₽

DN 40

100 ₽

DN 50

100 ₽

Отправить заявку

В корзину

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном. Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, Пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Диаметр условного прохода Ду, мм	25	32	40	50
Длинна без монтажного комплекта, мм	260	260	300	300
Длинна с монтажным комплектом, мм	375	390	420	440
Расход воды Qmin, м3/час: Класс В/ Класс А	0,07/0,14	0,12/0,24	0,8/1,0	0,3/0,6
Расход воды Qn, м3/час	3,5	6,0	10,0	15,0
Расход воды Qmax, м3/час	7,0	12,0	20,0	30,0
Емкость индикаторного устройства, м3	99999	99999	99999	99999
Цена наименьшего деления индикаторного устройства, м3	0,0001	0,0001	0,0001	0,0001
Диапазон рабочих температур для учета воды	5 до 90°С	5 до 90°С	5 до 90°С	5 до 90°С
Максимальное рабочее давление воды не более, Мпа	1,6	1,6	1,6	1,6
Порог чувствительности, м3/ч	не более 0,5Qmin	не более 0,5Qmin	не более 0,5Qmin	не более 0,5Qmin
Вес счетчика,кг	2,01	2,23	4,14	4,35
Вес общий, кг	2,48	2,88	5,02	6,1

Характеристики

Проход условный, Ду, мм	25-50
Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Рабочая среда	Горячая вода, Холодная вода
Материал корпуса	Латунь
Межпроверочный интервал	6 лет.
Тип	Многоструйный счетчик
