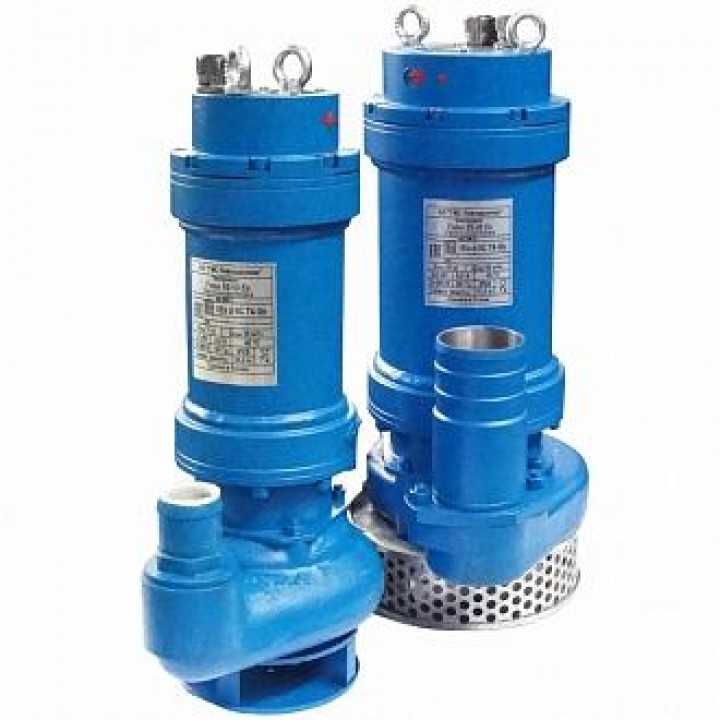

Насосы ГНОМ дренажные погружные моноблочные для грязной воды
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35ºС (исполнение Ex взрывозащищенные – до 40 ºС, исполнение Тр – до 60 ºС), плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.
Условное обозначение
Например Гном 16-16 Ех, ТУ 3631-065-00217975-2012 , где
Гном – торговое наименование
- 16 – номинальная подача, м3/ч;
- 16 – номинальный напор, м;
- Ex – взрывозащищенное исполнение.
Например Мини Гном 7-7Д 220В ТУ 3631-025-05747979-2003, где :
- Мини - модификация, Мини - насосы на малые напоры/подачи, 1 - пластиковый корпус насоса
- Гном – торговое наименование
- 7 – номинальная подача, м3/ч;
- 7 – номинальный напор, м;
- Д – с поплавковым выключателем (с датчиком уровня), без обозначения – без поплавкового выключателя (без датчика уровня);
- Тр – для воды температурой до 60 ºС , без обозначения – для воды температурой до 35 ºС;
- 380В – номинальное напряжение, В.
| Марки | Подача (номин.), м³/ч | Напор, м | Мощность двигателя, кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД электронасоса, % | Ток, А | Напряжение сети, В | Кол-во фаз | Масса, кг |
|
Гном 10-10 Ex +A2:A31
|
10 | 10 | 1,1 | 3000 | 50 | 2,8 | 380 | 3 | 33 | |
|
Гном 16-16 Ex
|
16 | 16 | 2,2 | 3000 | 50 | 40 | 3,5 | 380 | 3 | 38 |
|
Гном 25-20 Ex
|
25 | 20 | 3.0 | 3000 | 50 | 6,6 | 380 | 3 | 51 | |
|
Гном 6-10
|
6 | 10 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
|
Гном 6-10Д
|
6 | 10 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
|
Гном 10-6
|
10 | 6 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
|
Гном 10-6Д
|
10 | 6 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
|
Гном 10-10
|
10 | 10 | 0.75 | 3000 | 50 | 30 | 2 | 380 | 3 | 15 |
|
Гном 10-10Д
|
10 | 10 | 1,1 | 3000 | 50 | 30 | 8 | 220 | 1 | 16 |
|
Гном 10-10Тр
|
10 | 10 | 1,1 | 3000 | 50 | 30 | 2 | 380 | 3 | 16 |
|
Гном 16-16
|
16 | 16 | 2,2 | 3000 | 50 | 30 | 11 | 220 | 1 | 28 |
|
Гном 16-16Д
|
16 | 16 | 2,2 | 3000 | 50 | 30 | 11 | 220 | 1 | 28 |
|
Гном 16-16
|
16 | 16 | 2,2 | 3000 | 50 | 40 | 3,5 | 380 | 3 | 24 |
|
Гном 16-16Тр
|
16 | 16 | 2,2 | 3000 | 50 | 40 | 3,5 | 380 | 3 | 24 |
|
Гном 25-20
|
25 | 20 | 3 | 3000 | 50 | 46 | 6,1 | 380 | 3 | 31,8 |
|
Гном 25-20Тр
|
25 | 20 | 3 | 3000 | 50 | 46 | 6,1 | 380 | 3 | 31,8 |
|
Гном 40-25
|
40 | 25 | 5,5 | 3000 | 50 | 50 | 11 | 380 | 3 | 59 |
|
Гном 40-25Тр
|
40 | 25 | 5,5 | 3000 | 50 | 50 | 11 | 380 | 3 | 59 |
|
Гном 50-25
|
50 | 25 | 7,5 | 3000 | 50 | 50 | 16 | 380 | 3 | 72 |
|
Гном 50-25 Тр
|
50 | 25 | 7,5 | 3000 | 50 | 50 | 16 | 380 | 3 | 76 |
|
Гном 53-10
|
53 | 10 | 4 | 1500 | 25 | 50 | 8,5 | 380 | 3 | 63 |
|
Гном 53-10 Тр
|
53 | 10 | 4 | 1500 | 25 | 50 | 8,5 | 380 | 3 | 63 |
|
Гном 100-25
|
100 | 25 | 11 | 3000 | 50 | 50 | 21 | 380 | 3 | 112 |
|
Гном 100-25 Тр
|
100 | 25 | 11 | 3000 | 50 | 50 | 21 | 380 | 3 | 120 |
|
1 Гном 6-10Д
|
6 | 10 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 10 |
|
1 Гном 10-6Д
|
10 | 6 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 10 |
|
1 Гном 10-10
|
10 | 10 | 1 | 3000 | 50 | 30 | 2 | 380 | 3 | 10,5 |
|
1 Гном 10-10Д
|
10 | 10 | 1 | 3000 | 50 | 30 | 8 | 220 | 1 | 11 |
|
Мини Гном 7-7
|
7 | 7 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
|
Мини Гном 7-7Д
|
7 | 7 | 0.6 | 3000 | 50 | 30 | 3 | 220 | 1 | 15 |
| Рабочая среда | вода чистая, вода загрязненная, вода с нефтепродуктами |
| Тип насоса | погружные, моноблочные |
| Область применения | водозабор поверхностный, водоснабжение холодное, дренаж, металлургия, горное дело |
