Кран шаровый муфтовый под привод нержавеющий (3PC), AISI304

Наличие: В наличии

Кран шаровой муфтовый предназначен для установки в качестве запорного, устройства на трубопроводах транспортировки нефти, нефтепродуктов, масел, природного газа, горячей и холодной воды, пара, воздуха, спиртов, гликоля, эфиров и других сред неагрессивных к материалу изделия.

Технические характеристики

Конструкция: полнопроходной
Тип присоединения: муфтовый
Тип управления: ручной (рукоятка)
Размеры: 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4"
Максимальное давление: DN 1/2" - 1" - 64 атм., DN 1-1/4" - 2" - 40 атм., DN 2-1/2" - 4" - 25 атм.

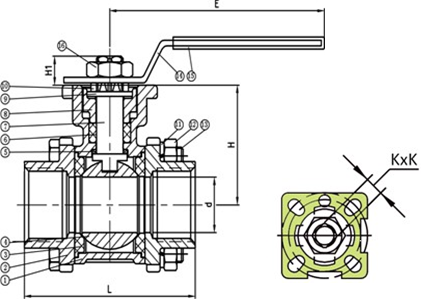

Размер		L	d	H	H1	E	KxK	ISO 5211
1/2"	DN15	69	15	44	9	113	9x9	F03-F04
3/4"	DN20	79	20	47,4	9	113	9x9	F03-F04
1	DN25	89	25	55	13	145	11x11	F04-F05
1-1/4"	DN32	104	32	62	13	145	11x11	F04-F05
1-1/2"	DN40	115,5	38	75	16	165	14x14	F05-F07
2"	DN50	133	50	81	16	180	14x14	F05-F07
2-1/2"	DN65	185	64	102	18	220	17x17	F07-F10
3"	DN80	205	76	112	18	220	17x17	F07-F10
4"	DN100	240	100	135	22	280	22x22	F10

Характеристики

Проход условный, Ду, мм	15-100
Давление рабочее, Ру, МПа (кгс/см2)	2,5 (25), 4,0 (40), 6,4 (64)
Температура рабочей среды не более, °С:	-20÷+180С
Материал корпуса	Нержавеющая сталь AISI 304
Температура максимальная	-40ºC..+220ºC
