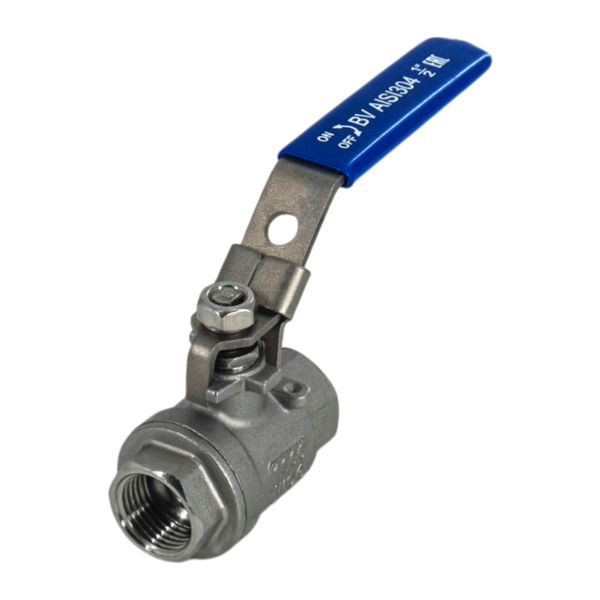

Кран шаровый муфтовый двусоставной с фиксатором нержавеющий (2PC), AISI304
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение
Кран шаровой муфтовый предназначен для установки в качестве запорного, устройства на трубоводах транспортировки нефти, нефтепродуктов, масел, природного газа, горячей и холодной воды, пара, воздуха, спиртов, гликоля, эфиров и агрессивных сред в пределах параметров, указанных в спецефикации.
Технические характеристики:
- Конструкция: полнопроходной, двусоставной
- Тип присоединения: муфтовый
- Тип управления: ручное
- Блокиратор поворота: опционально
- Размеры: 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4"
- Максимальное давление: 1/4" - 1" - 64 атм, 1-1/4" - 2" - 40 атм., 2-1/2" - 3" - 25 атм., 4" - 16 атм.
- Рабочая температура: от -20° до +180°
- Максимальная температура: от -40° до +220°
- Класс герметичности: А

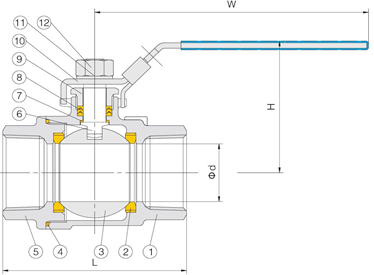

| Размер | L | d | H | W | Масса |
| 1/4" (DN8) | 48.5 | 10 | 50 | 93 | 0.19 |
| 3/8" (DN10) | 48.5 | 12 | 50 | 93 | 0.17 |
| 1/2" (DN15) | 56 | 15 | 55 | 104 | 0.235 |
| 3/4" (DN20) | 66 | 20 | 66 | 113 | 0.35 |
| 1" (DN25) | 76 | 25 | 71 | 113 | 0.55 |
| 1-1/4" (DN32) | 86 | 32 | 81 | 145 | 0.86 |
| 1-1/2" (DN40) | 96.5 | 38 | 87 | 165 | 1,16 |
| 2" (DN50) | 105 | 50 | 94 | 182 | 1,65 |
| 2-1/2"( DN65) | 130 | 64 | 120 | 220 | 2,80 |
| 3"(DN80) | 150 | 76 | 130 | 250 | 4,50 |
| 4" (DN100) | 285 | 100 | 150 | 280 | 8,50 |
Характеристики
| Проход условный, Ду, мм | 8-100 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16), 2,5 (25), 4,0 (40), 6,4 (64) |
| Температура рабочей среды не более, °С: | -20÷+180С |
| Присоединение | муфтовое |
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Температура максимальная | -40ºC..+220ºC |
