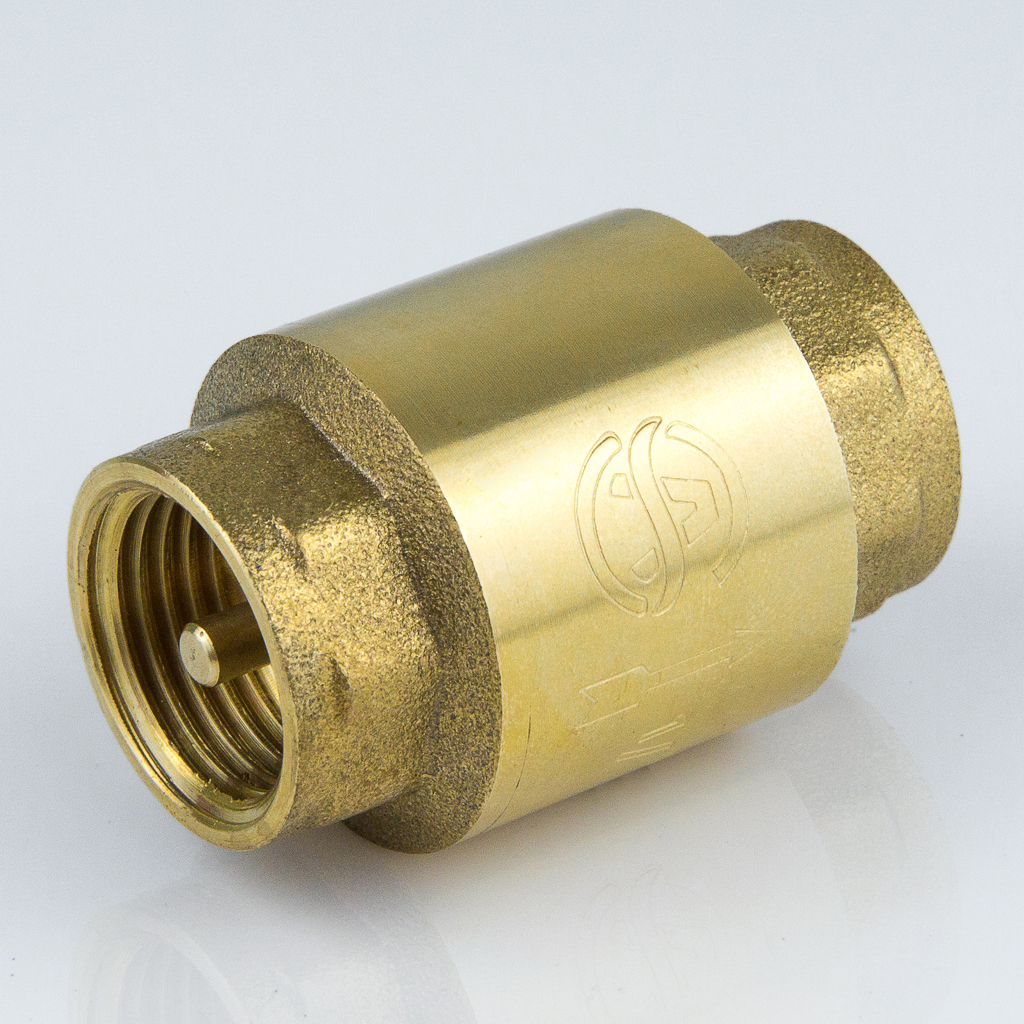

Клапан обратный латунный муфтовый с латунным штоком

Наличие: В наличии

Назначение:

Клапан обратный латунный пружинный муфтовый предназначен для использования в качестве запорного устройства, с целью недопущения обратного потока рабочей среды в трубопроводе. Места установки данного клапана - на горизонтальных и вертикальных трубопроводах, направление движения среды - по стрелке на корпусе.

Коническая конструкция запирающего элемента и основания обратного клапана формируют поток неизменяемого сечения, что устраняет турбулентность на входе и выходе потока из клапана, увеличивает пропускную способность и снижает потери давления.

Техническое описание:

Рабочая среда : сжатый воздух, холодная и горячая вода и другме жидкости неагрессивные к материалам клапана.
Максимальное давление : 16 атм
Рабочая температура: кратковременно до +110 град С
Присоединение : муфтовое

Материалы основных деталей:

Материал корпуса : латунь
Материал запорного органа: латунь

Клапан обраный латунный муфтовый размеры:
Условный проход DN, мм	Длина В, мм	Высота А, мм	Масса (кг)
15	47	32	0,118
20	52	40	0,180
25	60	47	0,268
32	62	56	0,360
40	69	64	0,526
50	78	77	0,790

Характеристики

Проход условный, Ду, мм	15-50
Давление рабочее, Ру, МПа (кгс/см2)	1,6 (16)
Температура рабочей среды не более, °С:	+110°С
Материал корпуса	Латунь
