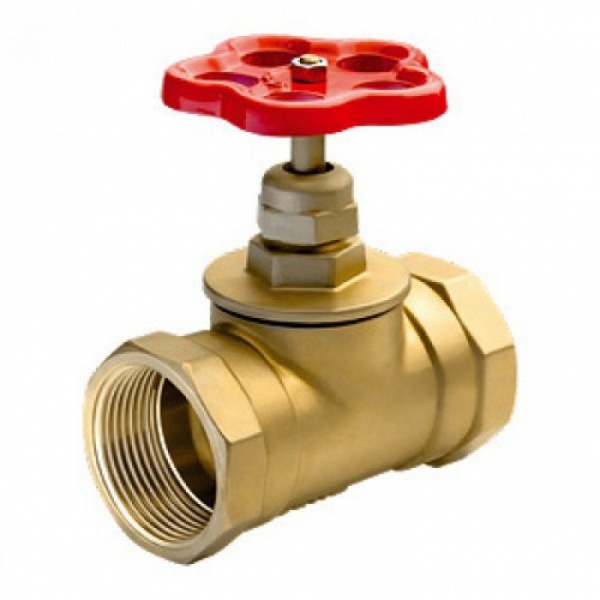

Вентиль латунный 15б1п
Наличие: В наличии
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
НАЗНАЧЕНИЕ:
15б1п Вентиль (Клапан) запорный латунный муфтовый предназначен для установки в качестве запоного устройства на трубопроводах транспортирующих горячую воду и пар. Вентиль устанавливается в любом попложении. Направление подачи рабочей среды должно соответствовать направлению стрелки, выполненненой на корпусе. Применение вентиля в качестве регулирующего устройства не допускается.
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ:
- Корпус: латунь ЛМцА 57-3-1
- Крышка: латунь ЛМцА 57-3-1
- Накидная гайка: латунь ЛМцА 57-3-1
- Шпиндель: латунь ЛМцА 57-3-1
- Золотник: латунь ЛМцА 57-3-1
- Уплотнение золотника: фторопласт-4
- Маховик: углеродистая сталь 20
|
Вентиль латунный 15б1п |
|||
|
DN |
L (mm) |
H (mm) |
G |
|
15 |
49,5 |
60 |
1/2" |
|
20 |
58,5 |
59 |
3/4" |
|
25 |
66 |
67,8 |
1" |
|
32 |
76 |
87 |
1 1/4" |
|
40 |
87,5 |
93,7 |
1 1/2" |
|
50 |
104 |
95,5 |
2" |
Характеристики
| Проход условный, Ду, мм | 15-50 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +200°С |
| Температура окружающей среды, °С: | от -45 до +50°С |
| Управление | ручное (маховик) |
| Присоединение | муфтовое (резьбовое) |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
| Отличительная окраска маховика: | красный |
