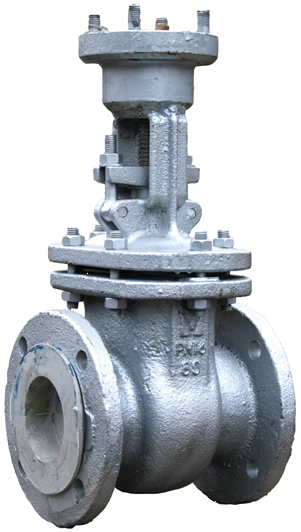

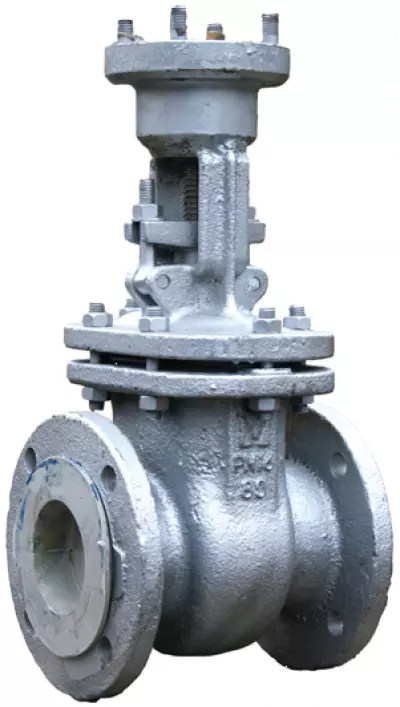

Задвижка стальная под электропривод 30С941НЖ
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Задвижка стальная клиновая под электропривод 30с941нж применяется в качестве запорного устройства на технических линиях, водопроводах и других магистралях, транспортирующих воду, пар и неагрессивные среды. Задвижка с электроприводом 30с941нж позволяет автоматизировать производство, повысить его производительность, этим полностью окупается ее более высокая стоимость.
Материалы основных деталей:
- Корпус: углеродистая сталь 20
- Диск: коррозионно-стойкая сталь 20Х13
- Шпиндель: коррозионно-стойкая сталь 20Х13
- Прокладка: углеродистая сталь 20+ эластичный графит
- Крышка: углеродистая сталь 20
- Гайка: углеродистая сталь 20
- Шпилька: углеродистая сталь 20
- Сальниковое уплотнение: терморасширенный графит
- Площадка под электропривод: углеродистая сталь 20
- Гайка: углеродистая сталь 20
- Болт откидной: углеродистая сталь 20
|

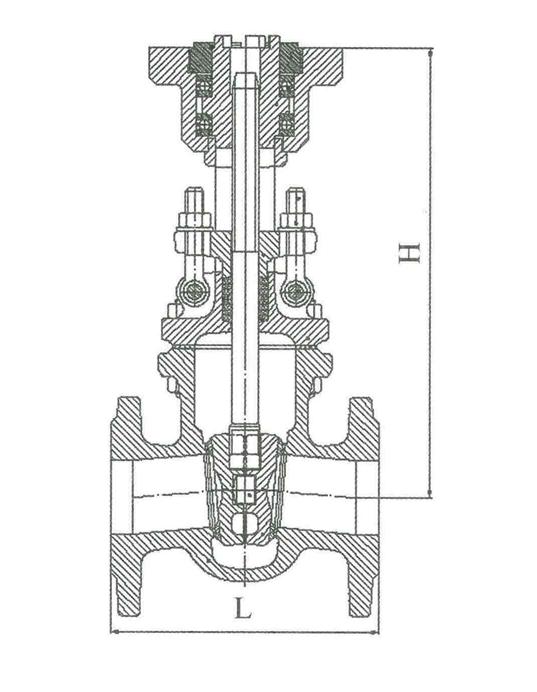

Задвижка стальная 30с941нж размеры: |
|||||||
|
DN |
L (mm) |
H (mm) |
D (mm) |
D1 (mm) |
n-d |
Вес (кг) |
тип |
|
50 |
180 |
350 |
125 |
160 |
4-18 |
17 |
А |
|
80 |
210 |
400 |
160 |
195 |
4-18 |
27 |
А |
|
100 |
230 |
460 |
180 |
215 |
8-18 |
34 |
А |
|
150 |
280 |
560 |
240 |
280 |
8-22 |
52 |
А, Б |
|
200 |
330 |
680 |
295 |
335 |
12-22 |
77 |
Б |
|
300 |
500 |
1020 |
410 |
460 |
12-26 |
164 |
Б |
|
400 |
600 |
1200 |
525 |
580 |
16-30 |
375 |
В |
| Проход условный, Ду, мм | 50-400 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Управление | электропривод |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
