Задвижка стальная 30с15нж
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Задвижка 30с15нж применяется в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, аммиак, природный газ, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 4,0 МПа (40 кгс/см2) и максимальной рабочей температуры до +425 °С. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.
Материалы основных деталей:
- Корпус: углеродиста сталь 20
- Диск: коррозионно-стойкая сталь 20Х13
- Шпиндель: коррозионно-стойкая сталь 20Х13
- Прокладка: паронит
- Крышка: углеродиста сталь 20
- Гайка: углеродиста сталь 20
- Шпилька: углеродиста сталь 20
- Сальниковое уплотнение: терморасширеный графит
- Сальник: терморасширеный графит
- Гайка: углеродиста сталь 20
- Болт: углеродиста сталь 20
- Маховик: высокопрочный чугун (ВЧ40)
- Контргайка: углеродиста сталь 20
|

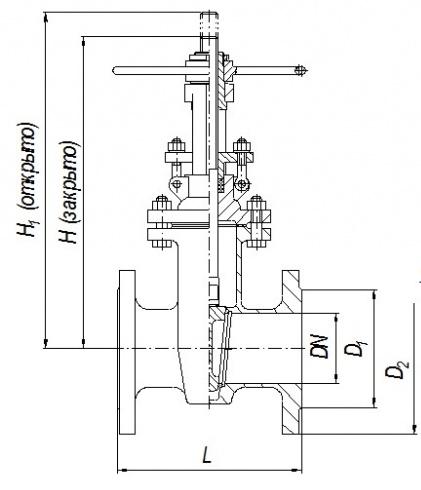

DN |
L (mm) |
H (mm) |
D2 (mm) |
D1 (mm) |
D0 |
n-d |
Вес (кг) |
|
50 |
250 |
335 |
125 |
160 |
280 |
4-18 |
19 |
|
80 |
310 |
390 |
160 |
195 |
320 |
8-18 |
37 |
|
100 |
350 |
450 |
190 |
230 |
360 |
8-22 |
55 |
|
150 |
450 |
580 |
250 |
300 |
400 |
8-26 |
93 |
|
200 |
550 |
690 |
320 |
375 |
450 |
12-30 |
200 |
| Проход условный, Ду, мм | 50-300 |
| Давление рабочее, Ру, МПа (кгс/см2) | 4,0 (40) |
| Температура рабочей среды не более, °С: | +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Управление | ручное (маховик) |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
