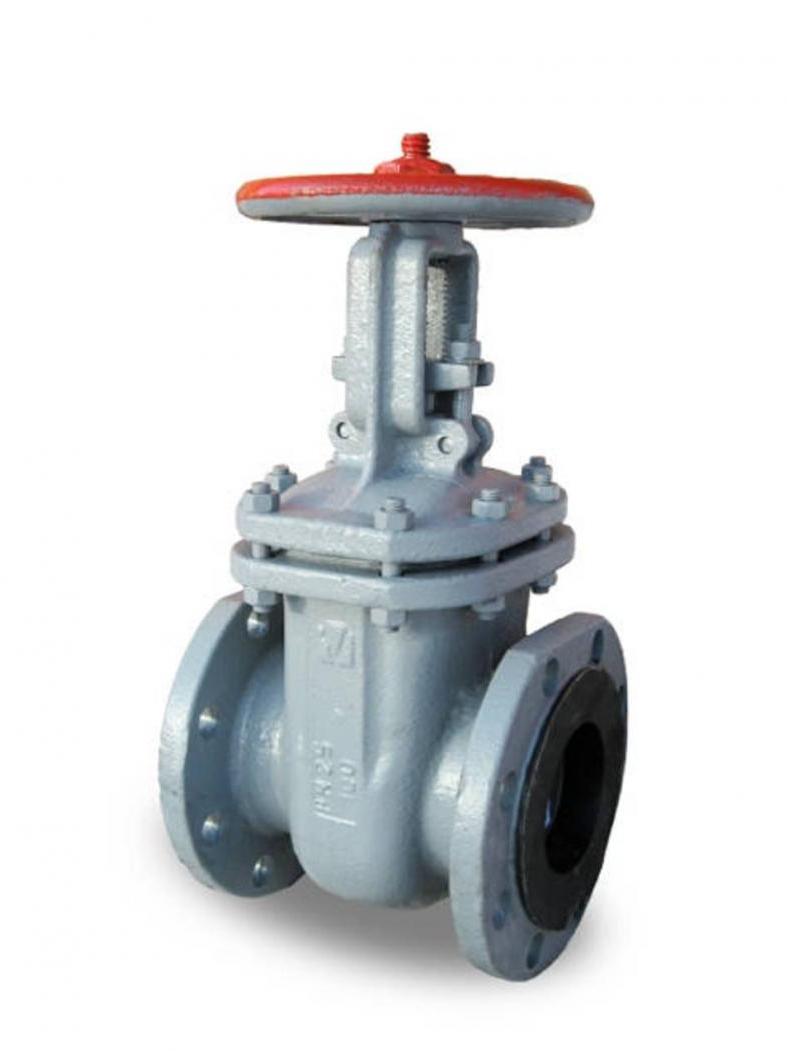

Задвижка стальная 30с64нж
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Стальная задвижка 30с64нж применяется в системах трубопроводов, транспортирующих воду, пар и нетоксичные среды до 300 °С; масла, взрывоопасные среды и нефтепродукты температурой, а также газ и газообразные среды температурой до 425 °С. Данная задвижка имеет очень малое гидравлическое сопротивление, что сделало ее незаменимой для магистралей с большой скоростью движения рабочей среды.
Явным преимуществом задвижек 30с64нж является взаимодействие как с взрывоопасными, легковоспламеняющимися, так и неагрессивными средами.
Материалы основных деталей:
- Корпус: углеродистая сталь 20
- Крышка: коррозионно-стойкая сталь 20х13
- Маховик: высокопрочный чугун (ВЧ40)
- Прокладка: углеродистая сталь 20 + эластичный графит
- Клин: коррозионно-стойкая сталь 20х13
- Шпиндель: коррозионно-стойкая сталь 20х13
- Сальниковое уплотнение: терморасширенный графит
- Гайка: сталь 20
- Болт: сталь 20
|
Задвижка стальная 30с64нж размеры: |
||||||
|
DN |
L (mm) |
H (mm) |
D (mm) |
D1 (mm) |
n-d |
Вес (кг) |
|
50 |
180 |
320 |
125 |
160 |
4-18 |
13 |
|
80 |
210 |
380 |
160 |
195 |
8-18 |
20 |
|
100 |
230 |
450 |
190 |
230 |
8-22 |
28 |
|
150 |
403 |
530 |
250 |
300 |
8-26 |
51 |
|
200 |
419 |
660 |
310 |
360 |
12-26 |
79 |
|
250 |
457 |
800 |
370 |
425 |
12-30 |
116 |
|
300 |
500 |
950 |
430 |
485 |
16-30 |
170 |
|
400 |
600 |
1120 |
550 |
610 |
16-36 |
400 |
| Проход условный, Ду, мм | 50-400 |
| Давление рабочее, Ру, МПа (кгс/см2) | 2,5 (25) |
| Температура рабочей среды не более, °С: | +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Управление | ручное (маховик) |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
