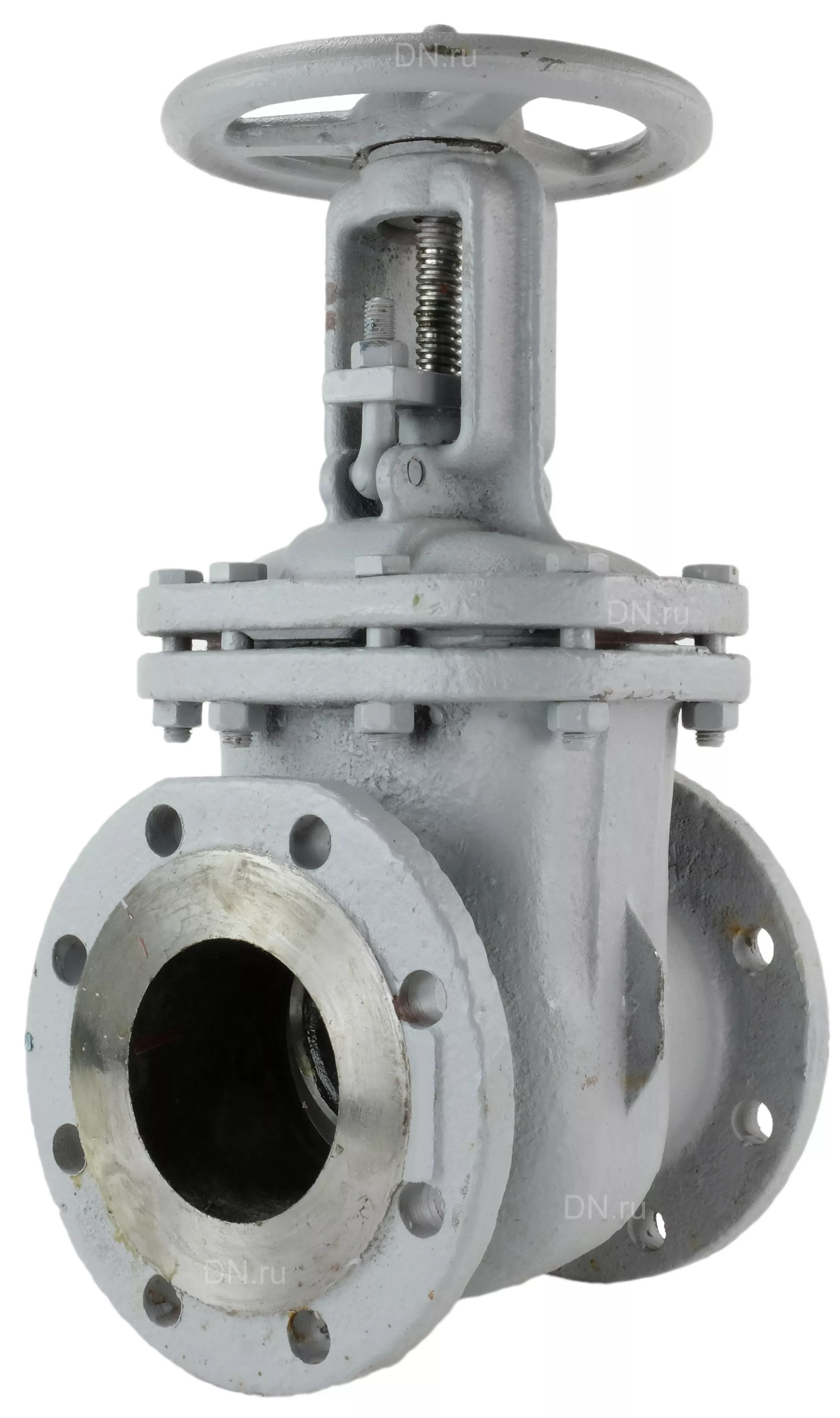

Задвижка стальная 30с41нж
.webp)
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Задвижка 30с41нж предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках, коррозионостойкие.
В процессе вращения маховика в задвижках 30с41нж начинает вращаться резьбовая втулка, которая выводит клин и шпиндель задвижки из вращательного движения в поступательное, тем самым закрывая или открывая проходное сечение
Материалы основных деталей:
- Корпус: углеродистая сталь 20
- Крышка: коррозионно-стойкая сталь 20х13
- Маховик: серый чугун (СЧ 20)
- Клин: коррозионно-стойкая сталь 20х13
- Шпиндель: коррозионно-стойкая сталь 20х13
- Сальниковое уплотнение: терморасширенный графит
- Гайка: сталь 20
- Болт: сталь 20
|
Задвижка стальная 30с41нж размеры: |
||||||
|
DN |
L (mm) |
D1 (mm) |
D (mm) |
H (mm) |
n-d |
Вес, кг, |
|
50 |
180 |
160 |
125 |
310 |
4-18 |
13 |
|
80 |
210 |
195 |
160 |
350 |
4-18 |
20 |
|
100 |
230 |
215 |
180 |
400 |
8-18 |
27 |
|
150 |
280 |
280 |
240 |
540 |
8-22 |
52 |
|
200 |
330 |
335 |
295 |
680 |
12-22 |
85 |
|
250 |
450 |
405 |
355 |
820 |
12-26 |
120 |
|
300 |
500 |
460 |
410 |
940 |
12-26 |
160 |
| Проход условный, Ду, мм | 50-300 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +425°С |
| Температура окружающей среды, °С: | от -40 до +40°С |
| Управление | ручное (маховик) |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
