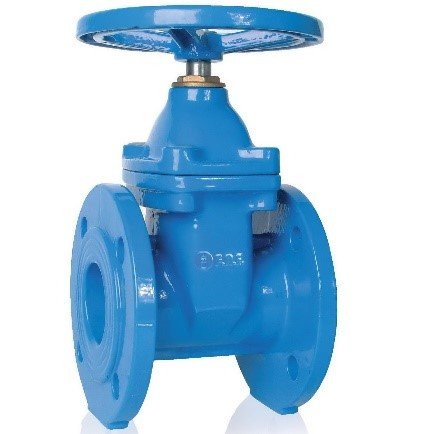

Задвижка чугунная с обрезиненным клином 30Ч39Р
.jpg)
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Задвижка чугунная 30ч39р с обрезиненным клином, невыдвижным шпинделем фланцевая. Применяется в качестве запорного устройства на трубопроводах для питьевого и технического водоснабжения, систем теплоснабжения, отопления и охлаждения.
Материалы основных деталей:
- Корпус: высокопрочный чугун (ВЧ40)
- Крышка: высокопрочный чугун (ВЧ40)
- Шпиндель: коррозионно-стойкая сталь 20Х13
- Уплотнение: уплотнение
- Втулка: латунь ЛМцА 57-3-1
- Поверхность клина: EPDM
- Маховик: серый чугун (СЧ20)
|

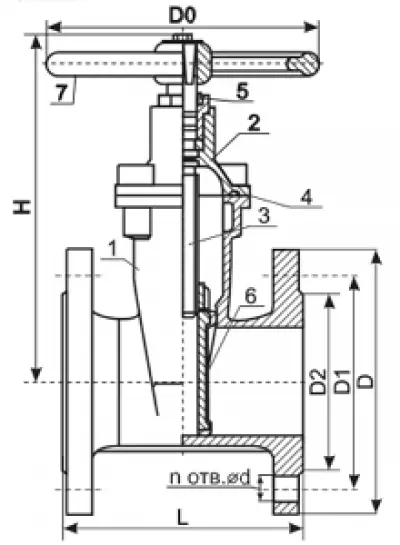

Задвижка чугунная 30ч39р размеры: |
||||||||
|
|
D (mm) |
D1 (mm) |
dв (mm) |
D2 (mm) |
n |
d (mm) |
h (mm) |
h+b (mm) |
|
50 |
150 |
235 |
160 |
125 |
160 |
102 |
4-18 |
9 |
|
80 |
180 |
285 |
195 |
160 |
180 |
133 |
4-18 |
14 |
|
100 |
190 |
310 |
215 |
180 |
200 |
158 |
8-18 |
19 |
|
150 |
210 |
415 |
280 |
240 |
250 |
212 |
8-22 |
34 |
|
200 |
230 |
505 |
335 |
295 |
300 |
268 |
12-22 |
53 |
|
250 |
250 |
600 |
405 |
350 |
350 |
320 |
12-26 |
78 |
|
300 |
270 |
680 |
460 |
400 |
400 |
370 |
12-26 |
108 |
|
350 |
290 |
782 |
520 |
429 |
450 |
430 |
16-26 |
140 |
|
400 |
310 |
880 |
580 |
480 |
480 |
482 |
16-30 |
210 |
|
500 |
350 |
1055 |
710 |
609 |
600 |
585 |
20-33 |
360 |
|
600 |
390 |
1260 |
840 |
720 |
600 |
685 |
20-39 |
560 |
| Проход условный, Ду, мм | 50–600 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Температура рабочей среды не более, °С: | +130°С |
| Температура окружающей среды, °С: | от -30 до +50°С |
| Управление | ручное (маховик) |
| Присоединение | фланцевое |
| Рабочая среда | вода, пар, жидкие среды, не агрессивные к материалам изделия |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ-1 |
