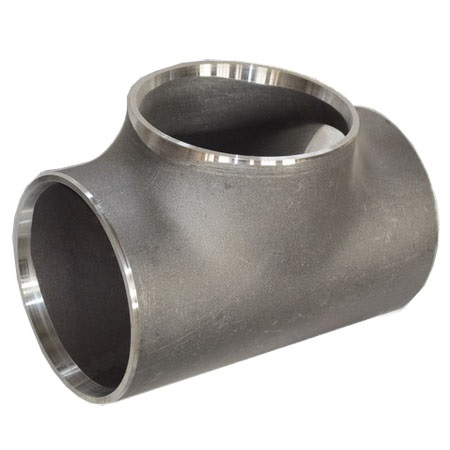

Тройник стальной ГОСТ 17376-2001
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Тройник стальной- это соединительная деталь, которая применяется для изготовления конструкций трубопровода, имеет три присоединительных патрубка, что позволяет крепить к основной магистрали боковые трубные ответвления и распределять по трубопроводу проходящие технологические потоки рабочей среды. Кроме ответвлений, тройники могут обеспечить легкий монтаж приборов и оборудования в трубопровод.
Техническое описание:
- Рабочая среда : вода, газ, нефть
- Проход условный, Ду, мм: 15 - 1000
- Давление рабочее, Ру, МПа (кгс/см2): 1,6-6,3
- Температура рабочей среды, °С: до 100
- Температура окружающей среды, °С: от -20 до +40
- Присоединение : приварка
|
Тройник стальной ГОСТ размеры: |
|||||
|
DN |
D |
T |
F |
H |
Вес(кг) |
|
15 |
21,3 |
2 |
25 |
25 |
0,19 |
|
20 |
26,9 |
2 |
29 |
29 |
0,23 |
|
25 |
33,7 |
2,4 |
38 |
38 |
0,40 |
|
32 |
42,4 |
2,6 |
48 |
48 |
0,79 |
|
40 |
48,3 |
2,6 |
57 |
57 |
1,0 |
|
50 |
57 |
2,9 |
50 |
45 |
0,4 |
|
65 |
76 |
2,9 |
76 |
64 |
3,2 |
|
80 |
89 |
3,2 |
86 |
73 |
2,2 |
|
100 |
108 |
3,6 |
100 |
80 |
2,2 |
|
125 |
133 |
4 |
110 |
95 |
2,9 |
|
150 |
159 |
4,5 |
130 |
110 |
4,8 |
|
200 |
219 |
6,3 |
178 |
156 |
16,0 |
|
250 |
273 |
8 |
190 |
175 |
18,4 |
|
300 |
325 |
8 |
220 |
200 |
27,4 |
|
400 |
426 |
10 |
270 |
250 |
55,5 |
| Температура рабочей среды не более, °С: | +100°С |
| Температура окружающей среды, °С: | -20...+40°С |
| Вид | Приварные |
