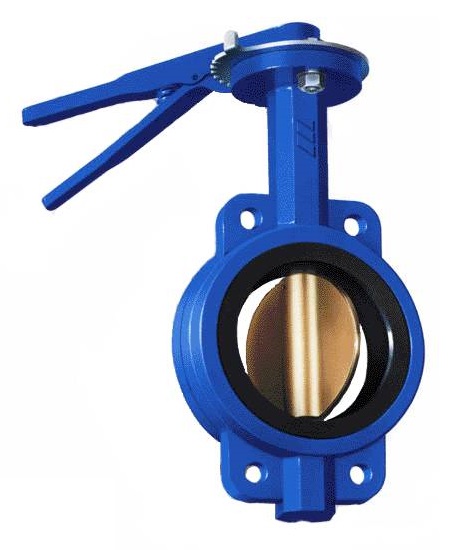

Дисковые поворотные
ВЫБЕРИТЕ НОМИНАЛЬНЫЙ ДИАМЕТР:
Назначение:
Преимущества этого изделия очевидны – это низкая стоимость монтажа и герметичное перекрытие потока в обоих направлениях. Вот почему спрос на дисковый поворотный затвор постоянно растет. Для систем с автоматическим или дистанционным управлением затвор может управляться посредством редуктора или электропривода.
Техническое описание:
- Рабочая среда: вода (в т.ч. питьевая), жидкие среды,
- неагрессивные к материалам издели
- Проход условный, Ду, мм: 40 - 300
- Давление рабочее, Ру, МПа (кгс/см2): 1,6 (16)
- Температура рабочей среды, °С: не более 130
- Температура окружающей среды, °С: от -30 до +40
- Управление: ручное (рукоятка) ручное (рукоятка)
- Присоединение к трубопроводу: стяжное (межфланцевое)
Материалы основных деталей:
- Корпус: серый чугун (СЧ20)
- Шток: углеродистая сталь 20
- Диск: высокопрочный чугун (ВЧ40) никелированный
- Уплотнение: EPDM
- Уплотнительная манжета: EPDM
|

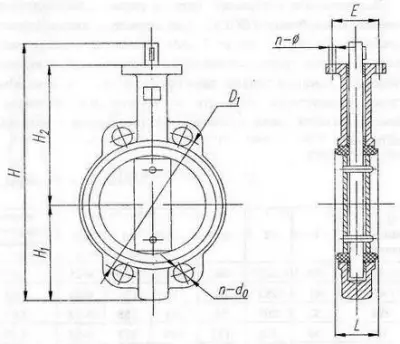

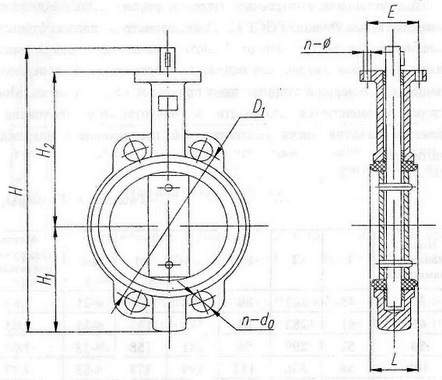

Затвор дисковый межфланцевый размеры: |
|||||||
|
DN |
L (mm) |
L1 (mm) |
D1 (mm) |
H2 (mm) |
H1 (mm) |
n-d |
Вес (кг) |
|
40 |
46 |
200 |
122 |
150 |
80 |
4-19 |
2,0 |
|
50 |
46 |
214 |
125 |
159 |
67 |
4-23 |
2,1 |
|
65 |
49 |
222 |
145 |
165 |
74 |
4-25 |
2,3 |
|
80 |
49 |
222 |
160 |
173 |
91 |
8-20 |
2,9 |
|
100 |
56 |
234 |
180 |
192 |
105 |
4-24 |
3,8 |
|
125 |
58 |
259 |
210 |
204 |
120 |
4-23 |
5,5 |
|
150 |
59 |
257 |
240 |
220 |
129 |
4-24 |
6,3 |
|
200 |
65 |
340 |
295 |
258 |
169 |
4-22 |
10,8 |
|
250 |
71 |
358 |
355 |
290 |
200 |
4-30 |
17,5 |
|
300 |
81 |
503 |
410 |
333 |
239 |
4-30 |
28 |
| Проход условный, Ду, мм | 40-300 |
| Давление рабочее, Ру, МПа (кгс/см2) | 1,6 (16) |
| Материал корпуса | Чугун |
