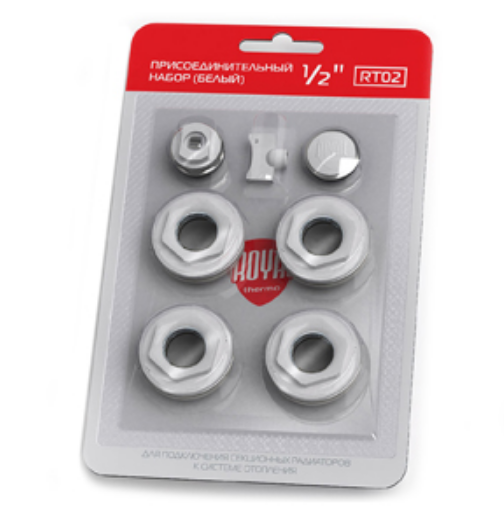

Комплектующие для радиаторов
½'' ИСПОЛЬЗУЕТСЯ В СТРОИТЕЛЬСТВЕ КОТТЕДЖЕЙ И ЖИЛЫХ НОВОСТРОЕК - ДУ 15
|
№ |
Название продукции |
Монтаж |
Деталь |
Кол-во |
Материал |
Вес единицы |
|
|
1 |
Переходник с радиатора на трубу (2шт с левой и 2шт с правой резьбой) |
Вкручиваются в отверстия радиатора для соединения с трубой, переходники с левой резьбой вкручиваются слева в радиатор, с правой резьбой справа. |
|
4 |
Сталь 20 1/2"-1" |
78 |
|
|
2 |
Заглушка |
Вкручивается в переходник, обычно устанавливают снизу на свободную сторону |
|
1 |
Латунь,D24 |
18 |
|
|
3 |
Ручной воздухоотводчик (Кран Маевского) |
Вкручивается в переходник, обычно сверху на свободную сторону |
|
1 |
Латунь,D24 |
14 |
|
|
4 |
Ключ для ручного воздухоотводчика (крана Маевского) |
Используется вместе с краном Маевского для отвода воздуха из радиатора |
|
1 |
Пластик |
1 |
|
|
5 |
Дюбель для кронштейна анкерного |
Используется вместе с кронштейнами для крепления радиатора на стену |
|
2 |
Пластик 80mm |
3 |
|
|
6 |
Кронштейн анкерный плоский |
Используется для крепления радиатора на стену |
|
2 |
Сталь 20 7.2*170mm |
53 |
¾'' ИСПОЛЬЗУЕТСЯ В СТРОИТЕЛЬСТВЕ ДОМОВ СТАРОГО ТИПА - ДУ 20
|
№ |
Название продукции |
Монтаж |
Деталь |
Кол-во |
Материал |
Вес единицы |
|
|
1 |
Переходник с радиатора на трубу (2шт с левой и 2шт с правой резьбой) |
Вкручиваются в отверстия радиатора для соединения с трубой, переходники с левой резьбой вкручиваются слева в радиатор, с правой резьбой справа. |
|
4 |
Сталь 20 3/4"-1" |
65 |
|
|
2 |
Заглушка |
Вкручивается в переходник, обычно устанавливают снизу на свободную сторону |
|
1 |
Латунь,D28 |
27 |
|
|
3 |
Ручной воздухоотводчик (Кран Маевского) |
Вкручивается в переходник, обычно сверху на свободную сторону |
 |
1 |
Латунь,D28 |
20 |
|
|
4 |
Ключ для ручного воздухоотводчика (крана Маевского) |
Используется вместе с краном Маевского для отвода воздуха из радиатора |
 |
1 |
Пластик |
1 |
|
|
5 |
Дюбель для кронштейна анкерного |
Используется вместе с кронштейнами для крепления радиатора на стену |
 |
2 |
Пластик 80mm |
3 |
|
|
6 |
Кронштейн анкерный плоский |
Используется для крепления радиатора на стену |
 |
2 |
Сталь 20 7.2*170mm |
53 |

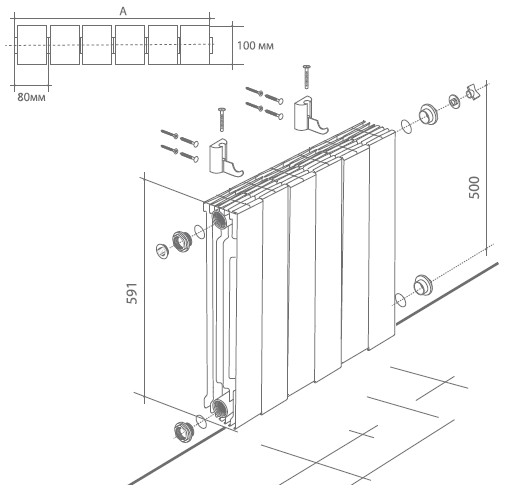

СХЕМА УСТАНОВКИ
